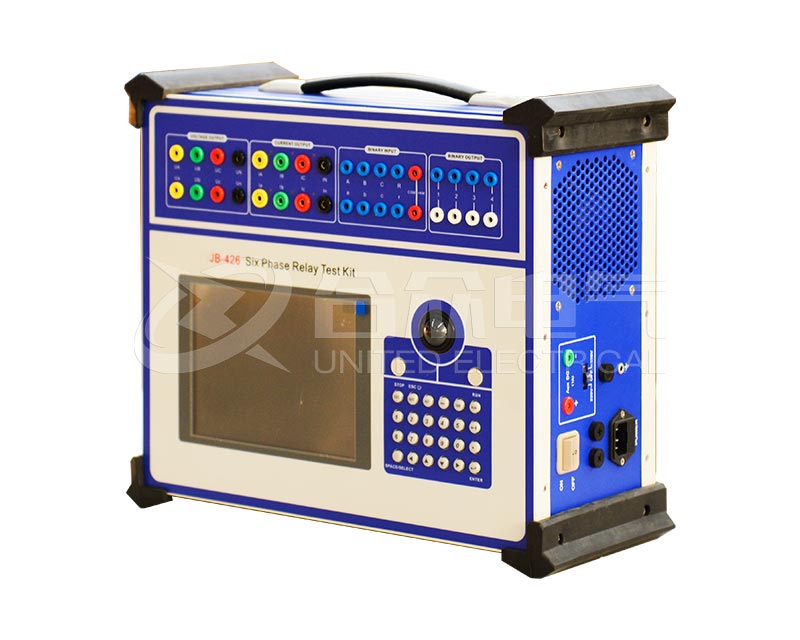

數模一體繼電保護測試儀中的“數模一體”指的是測試儀同時具備 “數字量測試” 和 “模擬量測試” 兩種核心能力。

模擬量測試（傳統基礎）：

方式：通過物理的電壓、電流小信號輸出端子（通常為6-9路電壓，3-6路電流），連接到保護裝置的模擬量輸入端子。

信號：輸出的是真實的、連續的交流或直流電壓/電流波形。

對象：主要測試保護裝置的采樣回路、A/D轉換及后續的邏輯功能。

數字量測試（現代核心）：

方式：通過光纖以太網口，遵循IEC 61850（GOOSE/SV）、IEC 60044-8（FT3） 等國際標準協議，與保護裝置直接進行數字通信。

信號：輸出的是數字報文（SV：采樣值報文，模擬量；GOOSE：開關量），接收的也是數字報文（GOOSE跳閘、閉鎖信號）。

對象：主要測試保護裝置的通信接口、邏輯處理、網絡對時等功能，完全跳過了裝置的模擬量采集環節。

“一體” 意味著將這兩套系統集成在一臺便攜式主機內，通過軟件界面無縫切換，極大提升了測試的靈活性和效率。

主要特點與優勢

全功能覆蓋：

既能測試傳統的電磁型、微機型保護，也能測試符合智能變電站標準的數字化保護和合并單元、智能終端。

滿足從常規變電站到智能變電站的所有測試需求。

高效率與高精度：

數字測試無需接線，配置好參數后一鍵進行，速度快，且無二次回路負載、精度損失等問題。

模擬測試精度高，諧波、暫態波形輸出能力強。

強大的軟件與仿真能力：

內置豐富的測試模板（過流、差動、距離、遞變、整組傳動等）。

具備實時仿真（RTDS/HIL）接口，可連接實時數字仿真系統進行閉環測試，復現復雜電網故障。

軟件支持圖形化邏輯編輯，可模擬復雜的序列和狀態序列。

符合未來趨勢：

隨著智能電網和數字化變電站的普及，數字測試已成為繼電保護測試的必備功能。

典型應用場景

智能變電站：

數字化保護裝置的定值校驗、功能測試、聯動測試。

合并單元的精度測試、同步測試。

整個間隔或系統的網絡閉環傳動。

常規變電站：

使用模擬量輸出對所有傳統保護裝置進行測試。

對具備通訊口的保護裝置進行故障錄波測試、定值召喚/修改。

科研與入網檢測：

利用其強大的波形編輯和仿真能力，進行新原理、新算法的驗證。

對設備制造商的產品進行嚴格的型式試驗。

現場調試與檢修：

便攜式設計適合現場工作。在檢修時，可以同時模擬上游的合并單元（發SV）和下游的智能終端（收GOOSE），對單裝置或系統進行隔離測試。
