變壓器變比測試是電力變壓器交接試驗、預防性試驗和故障診斷中一項非常重要的基本測試。下面我將為您詳細解釋其原理、目的、方法、標準以及注意事項。

測試目的

驗證設計值：檢查實際變比是否與銘牌標稱值一致。

判斷分接開關位置：確認分接開關是否安裝正確，是否指示在預定檔位。

檢查匝數比：檢測繞組是否存在匝間短路、連接錯誤或斷線等故障。匝間短路會導致故障相變比異常。

評估三相平衡：檢查三相變壓器的各相變比是否平衡，有助于發現內部繞組不對稱或連接問題。

為其他測試提供參考：變比測試結果是后續進行繞組直流電阻測試、空載損耗測試等的重要參考依據。

測試標準與結果判斷

主要依據中華人民共和國電力行業標準 DL/T 596-2021《電力設備預防性試驗規程》 和 GB 50150-2016《電氣裝置安裝工程 電氣設備交接試驗標準》。

核心判斷標準：

變比誤差：

對于所有分接位置，測得的變比與銘牌值相比，誤差應在±0.5%（對于35kV及以下變壓器）或±0.25%（對于35kV以上變壓器）的允許范圍內。

對于換擋變比，要求其與出廠試驗數據相比無顯著差別。

三相平衡：各相在同一分接位置的變比應基本一致，偏差不應過大。

相位角：實測相位角應與變壓器銘牌上標注的連接組別所對應的角度一致（如Yd11對應30°，Yy0對應0°）。

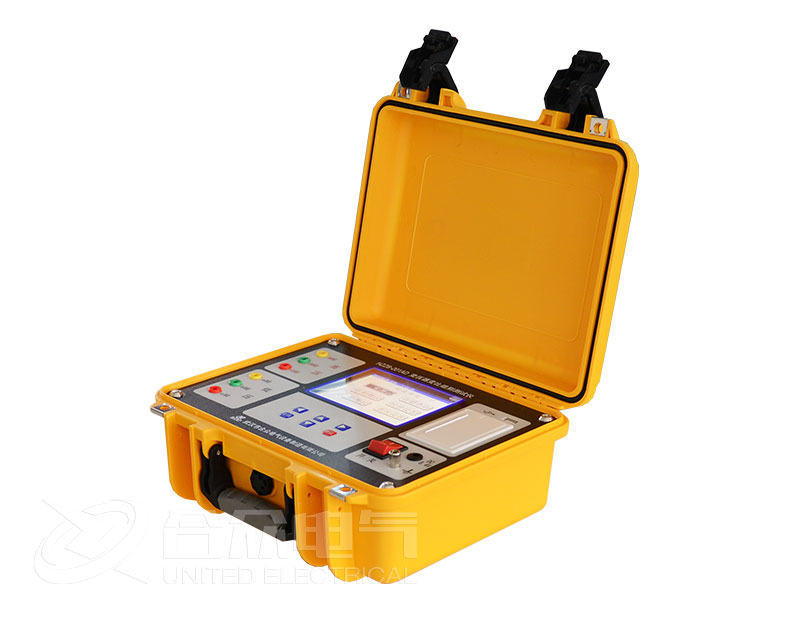

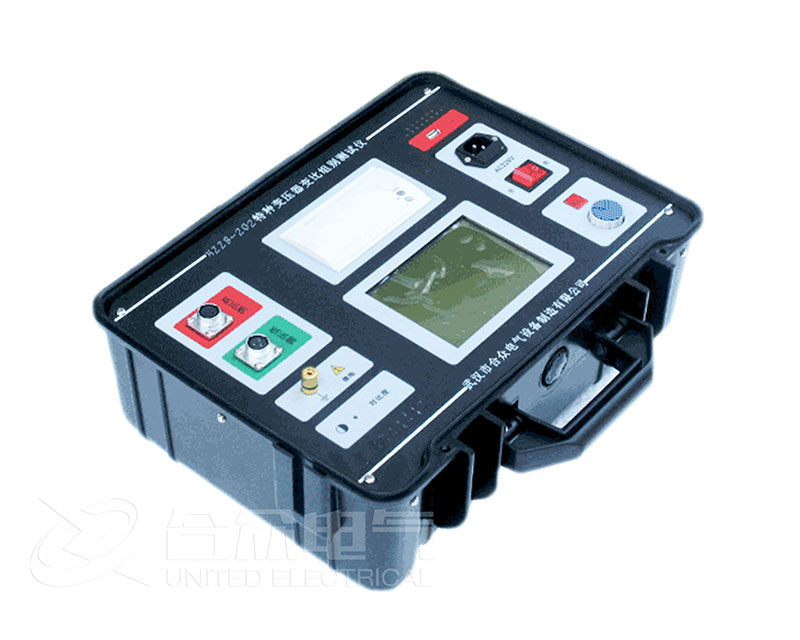

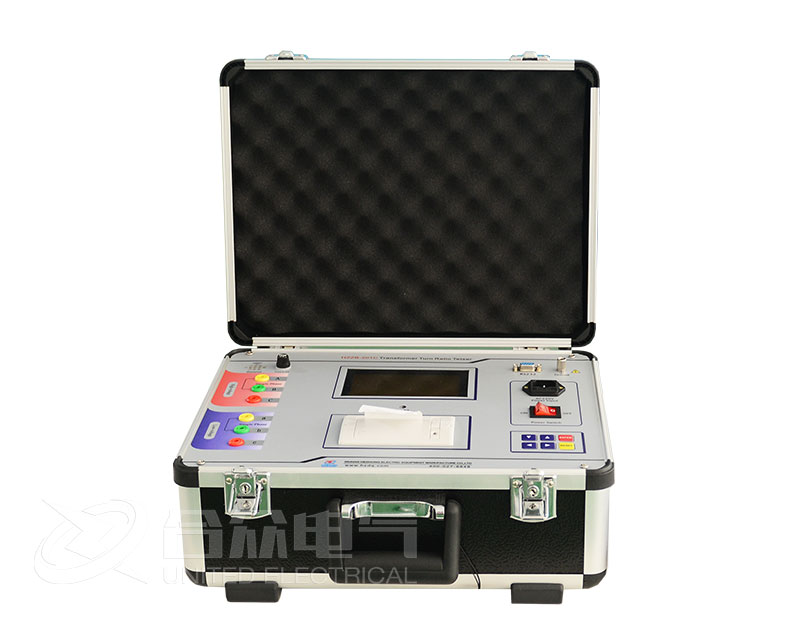

變壓器變比組別測試儀是一種集成了信號源、高精度測量模塊和智能分析系統的便攜式儀器。它能夠自動施加測試電壓，同步測量變壓器高壓側和低壓側的電壓幅值與相位關系，通過內置微處理器自動計算變比、變比誤差、連接組別，并判斷結果是否合格。

儀器的工作原理基于對電壓幅值和相位的同步精確測量。

信號施加：儀器內部產生一個低頻（如50Hz/60Hz）、低電壓（通常幾伏到幾十伏）的三相或單相測試信號，施加到變壓器的高壓側繞組。

同步采樣：儀器的高精度ADC（模數轉換器）同步采樣高壓側和低壓側的電壓波形。

數字分析：

幅值計算：通過傅里葉分析等算法，計算出各相電壓的真有效值。

相位計算：計算出高壓側與低壓側對應線電壓（如AB與ab）之間的相位差。

邏輯判斷：

變比：由高壓側與低壓側對應線電壓（或相電壓）的有效值之比得到。

連接組別：根據測得的相位差來判斷。電力變壓器的標準連接組別其相位差都是30度的整數倍。

例如：相位差為 0°或360° → 組別為 0（Yy0， Dd0）

相位差為 30° → 組別為 1

...

相位差為 330° → 組別為 11（Yd11， Dyn11）

變壓器變比組別測試儀是電力試驗人員的“利器”，它將一項復雜、有風險的測試變得安全、簡單、快速且高度自動化。其核心價值不僅在于測量變比，更在于其精準的相位測量和連接組別自動判別功能，這對于新安裝變壓器的驗收、更換繞組后的驗證以及故障診斷都至關重要。掌握其原理和規范操作，是電氣試驗人員的基本技能。
