1. 試驗?zāi)康呐c基本原理

感應耐壓試驗是考核變壓器絕緣強度的關鍵項目，其主要目的是在高于工作電壓的條件下，驗證變壓器主絕緣（繞組對地、繞組之間）和縱絕緣（匝間、層間、段間）的承受能力。試驗通過在變壓器低壓側施加特定頻率和波形的交流電壓，在高壓側感應出規定的高壓，以模擬實際運行中可能出現的工頻電壓升高和操作過電壓等應力情況。

2. 主要試驗方案

根據試驗電壓的波形和產生方式，主要分為兩類方案：

2.1 工頻/倍頻交流感應耐壓試驗
本方案是考核變壓器縱絕緣和分級絕緣主絕緣的標準方法。

• 核心原理：為避免鐵芯在2倍及以上額定電壓下磁飽和，必須相應提高試驗電源頻率（如100Hz, 150Hz, 200Hz）。

• 適用對象：各類電力變壓器、互感器的出廠、交接及大修后試驗，尤其適用于分級絕緣變壓器的分相試驗。

• 試驗程序：

  1. 接線：試驗電源通常接至被試變壓器低壓繞組，非被試?yán)@組短路接地或連接至合適電位。高壓繞組開路或通過測量裝置接地。

  2. 升壓：使用變頻電源裝置，從零開始平穩升壓至目標試驗電壓。對于分級絕緣變壓器，需精確控制高壓端子和中性點的電位。

  3. 耐壓計時：在規定的試驗電壓下持續規定時間。試驗時間按下式計算：t = 120秒 × (額定頻率 / 試驗頻率)，且不少于15秒。

  4. 監測與記錄：全程監測試驗電壓、電流波形，并按要求記錄局部放電量。

• 合格判據：在規定時間內，無絕緣擊穿、局部放電量未超標、試驗電壓和電流波形無異常變化。

2.2 操作波感應耐壓試驗
本方案主要用于現場考核大型變壓器耐受操作過電壓的能力。

• 核心原理：通過向低壓繞組放電，在高壓側感應出符合標準波形的操作沖擊電壓，以模擬系統投切產生的過電壓。

• 適用對象：220kV及以上電壓等級的大型電力變壓器，特別是在現場不具備倍頻試驗條件時。

• 試驗程序：

  1. 波形校準：在低于50%試驗電壓下進行沖擊，確定充電電壓與輸出高壓的比例關系，并調整至標準波形（波頭時間≥100μs，波尾時間≥1000μs，過零時間≥200μs）。

  2. 預試驗：在75%試驗電壓下沖擊一次，記錄電壓和電流參考波形。

  3. 正式試驗：在100%額定試驗電壓下，通常沖擊3次。

• 合格判據：將全電壓下的電壓、電流波形與降低電壓下的參考波形進行比對。若波形形狀、振蕩頻率、過零點等未發生顯著畸變，且幅值比例正常，則判定通過。

3. 儀器設備配置清單

一套完整的感應耐壓試驗系統由電源、測量、保護及輔助設備構成。

3.1 核心電源設備

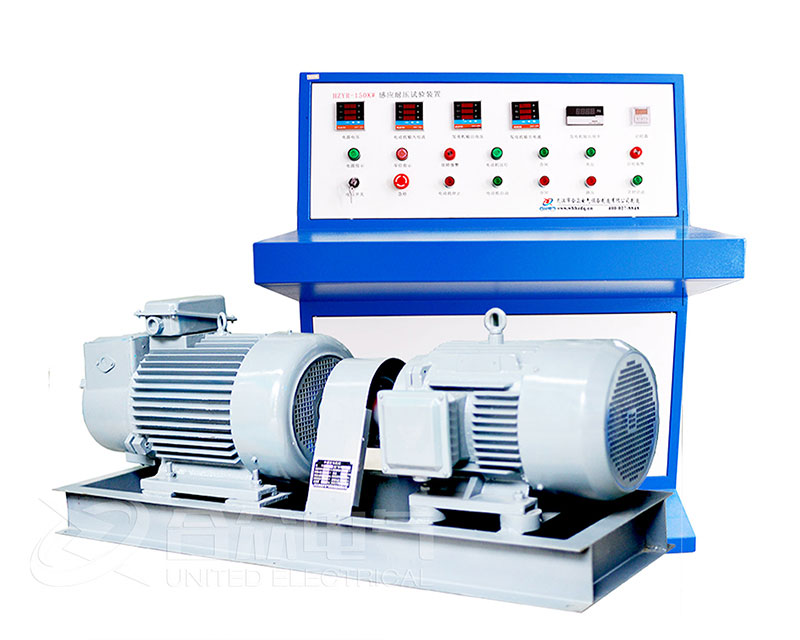

• 多倍頻感應耐壓試驗裝置：作為交流試驗的核心，應選用采用電力電子變頻技術的現代裝置。其輸出頻率應在50-200Hz范圍內可調，輸出容量需根據被試變壓器容量和試驗電壓計算選擇（通常為3kVA至100kVA以上）。裝置應具備低波形畸變率（≤3%）、觸摸屏控制、自動計時及多重保護功能。

• 無局放變頻串聯諧振試驗系統：對于更高電壓等級或要求精確測量局部放電的試驗，推薦使用此系統。它通過調節頻率使回路中的電抗器與被試品電容發生諧振，從而在試品上獲得高電壓。該系統優點包括輸出波形好（正弦波畸變率<3%）、所需電源容量小、局放水平低（可≤10pC）。系統主要由變頻電源、勵磁變壓器、諧振電抗器、電容分壓器組成。

• 操作波沖擊電壓發生器：用于產生標準操作沖擊波。主要包括高壓儲能電容器、波頭/波尾電阻、觸發球隙、直流充電單元等。

3.2 測量與監測設備

• 高壓測量系統：必須采用高精度的測量方式。推薦使用高精度電容分壓器配合數字峰值電壓表或高壓示波器進行測量，系統整體測量誤差應不大于3%。

• 電流監測裝置：使用精密分流器和示波器測量試驗回路電流。在操作波試驗中，“示傷電流”波形的對比是判斷絕緣故障的關鍵依據。

• 局部放電檢測系統：若試驗標準或用戶要求，需配置。包括無局放耦合電容、高頻電流傳感器（HFCT） 及數字式局部放電檢測儀。用于監測、定位和記錄試驗過程中的局部放電信號。

• 波形記錄與分析儀：多通道數字存儲示波器，用于同步記錄電壓、電流波形，并具備波形疊加、比對分析功能。

3.3 保護與輔助設備

• 綜合保護控制單元：集成過電壓保護、過電流保護、閃絡保護、零位啟動保護、緊急停機等功能，確保設備和人員安全。

• 補償電抗器：用于補償被試變壓器的容性電流，提高電源裝置的輸出能力。

• 專用高壓連接組件：包括均壓罩、屏蔽導線、絕緣支柱等，以減少電暈干擾。

• 接地系統：重型接地線和接地棒，確保所有設備及被試變壓器外殼可靠接地，接地電阻符合安全要求。

4. 安全措施與試驗準備

1. 資質與方案：試驗人員必須具備相應資質。試驗前需根據GB 1094.3、DL/T 474.6、DL/T 2486等現行標準制定詳細的作業指導書。

2. 安全隔離：確認被試變壓器與所有帶電系統已完全隔離，各側繞組短路并可靠接地放電。試驗區域裝設安全圍欄，懸掛警示牌，設專人監護。

3. 設備狀態確認：試驗前，變壓器應已通過絕緣電阻、吸收比、介質損耗、油色譜分析等常規試驗，確認無嚴重受潮或缺陷。

4. 設備檢查：檢查所有試驗設備接地是否牢固，儀器儀表是否在有效檢定周期內，連線是否正確無誤。

5. 環境控制：試驗應在良好天氣下進行，環境相對濕度不宜大于80%。設備工作環境溫度一般為-10℃至+45℃。

6. 分步操作：嚴格執行降壓-斷電-接地的操作順序。升壓必須從零開始，并緩慢進行，禁止沖擊合閘。
