高壓發生器是一種將低電壓、低功率的電能轉換為高電壓、高功率電能的設備或系統。

它的核心功能是產生一個遠高于輸入電壓的穩定或脈沖式高壓輸出。

工作原理

高壓發生器的工作原理主要基于電磁感應（如變壓器）和電容倍壓（如科克羅夫特-沃爾頓倍壓電路）等物理原理。常見的技術路徑有：

工頻高壓發生器：使用傳統的鐵芯變壓器進行升壓。結構簡單、可靠，但體積和重量較大，效率相對較低。常用于對體積要求不高的固定式設備。

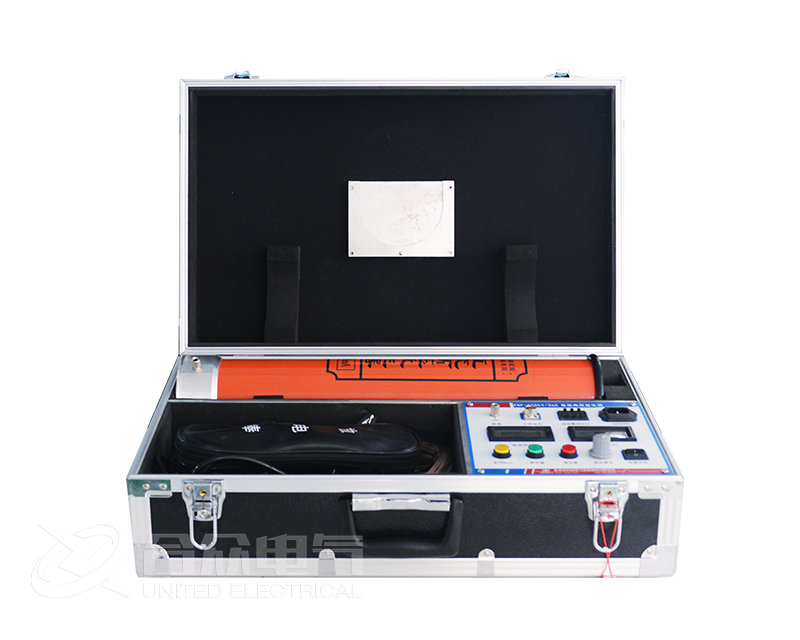

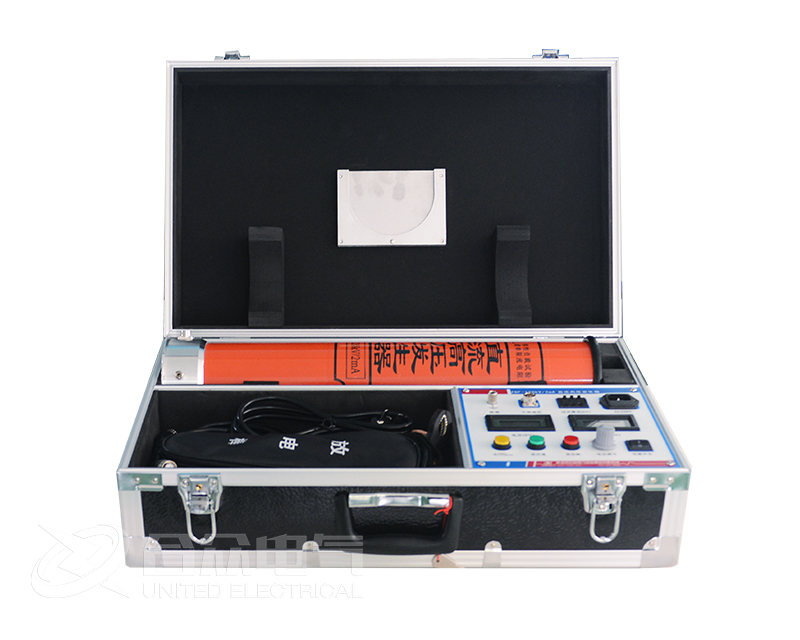

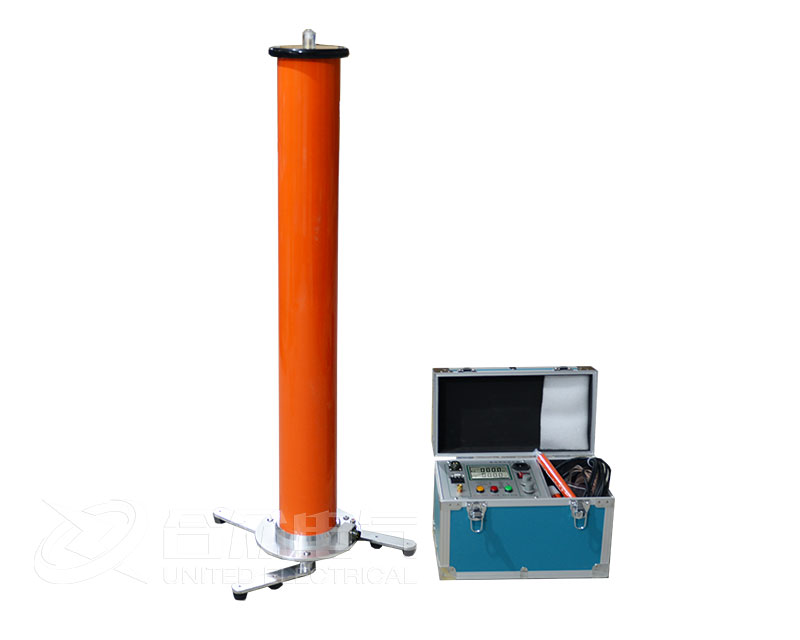

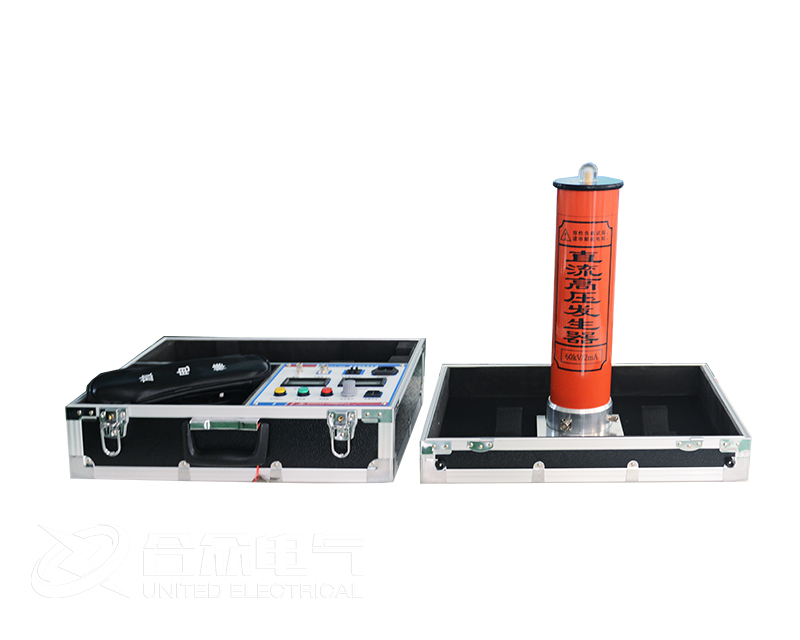

高頻開關式高壓發生器：這是現代高壓發生器的核心技術，也稱為直流高壓發生器，高壓直流發生器。

其工作原理是先將工頻交流電整流為直流。

然后通過高頻逆變電路（使用IGBT、MOSFET等開關器件）將其轉換為高頻（通常幾千Hz到幾十kHz）的交流方波。

再用高頻變壓器進行升壓。

最后經過整流濾波得到高壓直流。

優點：體積小、重量輕、效率高、控制精度高、易于調節。是當前的主流技術。

倍壓整流電路：利用二極管和電容網絡，通過多次充放電循環，對交流電壓進行逐級倍增，從而獲得極高的直流電壓（可達數百萬伏）。常用于靜電除塵、粒子加速器等對電壓要求極高的場合。

諧振式高壓發生器：利用LC諧振原理，在諧振時獲得很高的電壓增益，效率極高，常用于對輸出波形和質量有特殊要求的場合。

主要技術參數

輸出電壓：從幾千伏（kV）到幾百千伏甚至兆伏（MV）級別。

輸出功率：從幾瓦（W）到幾十千瓦（kW）不等。

輸出類型：

直流高壓：穩定輸出的直流電壓。

交流高壓：特定頻率的交流高壓。

脈沖高壓：瞬間產生的高壓脈沖，脈寬窄，峰值高。

穩定度和紋波：表征輸出電壓的精度和純凈度，對于精密儀器至關重要。

控制方式：手動旋鈕、數字按鍵、遠程通訊控制（如RS232/485、以太網）等。

主要應用領域

高壓發生器是許多高科技和工業領域的核心部件。

應用領域	具體用途	要求特點
醫療影像	X射線機（CT、DR、乳腺機、C臂機）、直線加速器	高穩定性、快速響應、精確的kV/mA控制、安全聯鎖
工業檢測	X射線無損探傷、安檢機、集裝箱檢測	高功率、長期連續工作、環境適應性強
科學實驗	粒子加速器、電鏡、質譜儀、等離子體研究	超高電壓、高精度、特殊波形（脈沖或直流）
工業處理	靜電除塵、靜電噴涂、臭氧生成、材料改性	高電壓、大電流（或特定電流模式）
電力行業	電纜測試、絕緣測試、高壓實驗	便攜或大功率、符合安全標準
日用電器	空氣凈化器、除菌器、復印機/激光打印機	小型化、低成本、安全可靠

使用注意事項

安全第一：高壓電極其危險！必須由專業人員操作，嚴格遵守安全規程，做好接地、絕緣和防護。

逐步升壓：開機后應從零開始緩慢升高電壓，避免突然加高壓對設備和被測物造成沖擊。

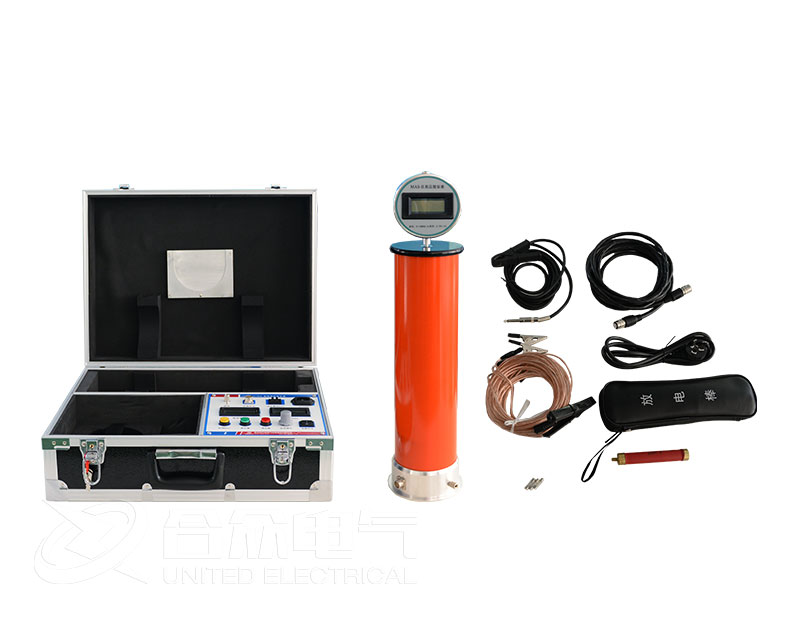

放電操作：關閉電源后，輸出端仍可能殘留高壓，必須使用專用放電棒進行充分放電后才能接觸。

環境要求：保持設備清潔、干燥，避免在潮濕、多塵、易燃易爆環境中使用。

定期維護：檢查連接線、絕緣部件，定期校準，確保設備性能和精度。

發展趨勢

更小的體積和更高的功率密度：得益于半導體技術和高頻拓?fù)涞陌l(fā)展。

更高的智能化水平：集成數字控制、自動診斷、物聯網遠程監控等功能。

更高的精度和穩定性：滿足更精密儀器和實驗的需求。

模塊化和定制化：針對不同應用場景，提供靈活的解決方案。
