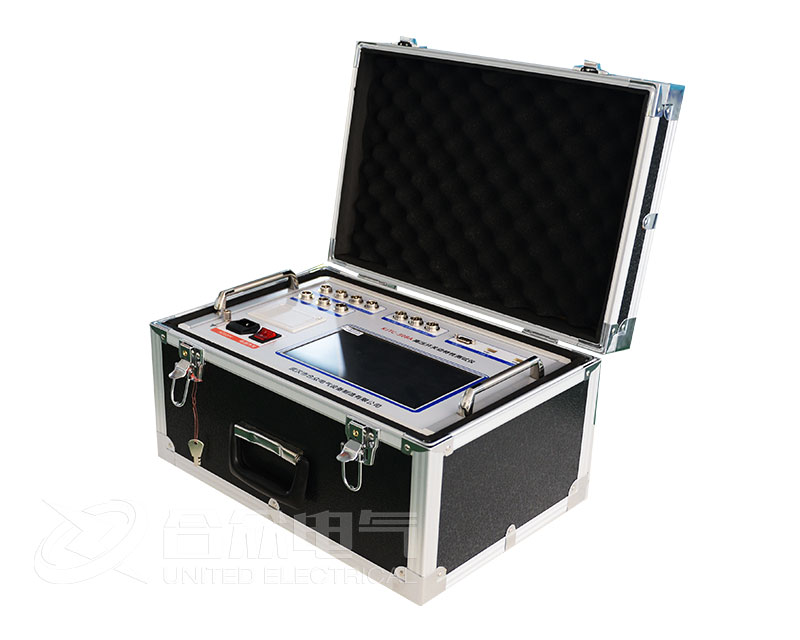

高壓開關機械特性檢測儀是一種用于測量和分析高壓開關設備（主要是斷路器）在分閘、合閘操作過程中的各項機械與電氣時間參量的專用設備。

用于評估開關的機械性能是否良好，動作是否可靠，及時發現潛伏性故障（如機構卡澀、緩沖不良、線圈故障等），保障電網安全運行。

高壓開關機械特性檢測儀主要測試項目

時間參量：

分/合閘時間：從線圈得電到觸頭運動完成的時間。

同期性：

相同同期：各相之間動作的時間差。

同相斷口同期：對于多斷口斷路器（如雙斷口、四斷口），同一相各斷口間的動作時間差。這是非常重要的指標，同期差過大會導致滅弧異常。

合-分時間（金屬短接時間）：合閘操作中，觸頭剛接觸瞬間到分閘操作中觸頭剛分離瞬間的時間。關系到短路關合能力。

分-合時間（自動重合閘無電流間隔時間）：在自動重合閘操作中，分閘與隨后合閘之間的時間間隔。

速度與行程參量：

剛分/剛合速度：通常指觸頭在超行程段（即將分離或接觸前后一段規定距離）的平均速度。這是判斷操動機構能量是否充足的關鍵。

最大分閘/合閘速度。

開距：分閘后斷口間的距離。

超行程（接觸行程）：合閘后，觸頭彈簧的壓縮行程，代表觸頭接觸壓力。

總行程：動觸頭從分閘到合閘的整個運動距離。

時間-行程特性曲線：最核心的曲線，直觀展示整個動作過程中位移與時間的對應關系，蘊含了所有機械狀態信息。

操作過程狀態：

分/合閘線圈電流波形：通過分析電流波形，可以判斷電磁鐵芯是否卡澀、線圈匝間是否短路、輔助接點切換時機是否正常等。

分/合閘線圈電壓。

主觸頭動作波形：通常通過斷口信號采集，顯示觸頭的實際分合狀態。

高壓開關機械特性檢測儀工作原理與關鍵技術

信號采集：

時間測量：通過內部高精度晶振作為時間基準。

斷口信號：通過連接開關的各個斷口，檢測其分合狀態（通/斷）變化。

行程測量：

旋轉傳感器：常用。通過傳感器上的齒輪與開關操動機構的旋轉軸（如水平連桿或垂直連桿）耦合，將直線位移轉換為旋轉角度，再換算為直線行程。需準確輸入傳動比例。

直線傳感器：直接安裝在動觸頭的直線運動部件上，精度高但安裝有時受限。

加速度傳感器/IMU：新型技術，無需安裝耦合，通過積分計算位移，但對安裝和算法要求高。

線圈電流：使用鉗形電流互感器套在線圈回路上進行非侵入式測量。

數據處理與分析：

高壓開關機械特性檢測儀內部微處理器同步采集所有通道信號，自動計算各項參數，繪制特性曲線，并與預置標準或歷史數據進行比較。
