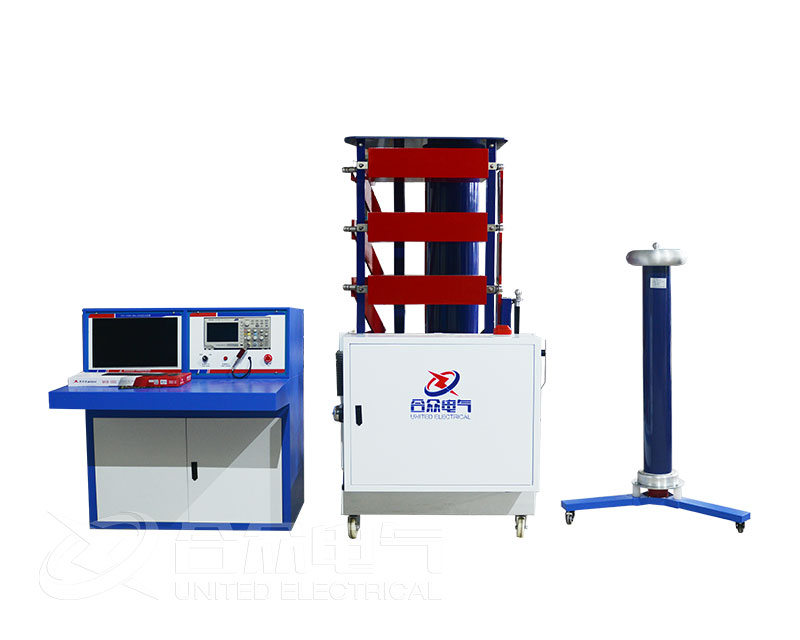

沖擊電壓發生器是一種產生標準雷電波、操作波和特殊沖擊波的高電壓設備，主要用于評估電氣設備（如變壓器、絕緣子、避雷器等）在過電壓下的絕緣性能。

適用范圍

沖擊電壓發生器主要適用于以下領域和對象：

1. 電力設備制造與研發

變壓器（電力、配電、干式等）： 驗證其主絕緣和縱絕緣能否承受雷電過電壓。

高壓開關設備（GIS、斷路器、隔離開關）： 測試其斷口和對外殼的絕緣強度。

電力電容器、電抗器、套管、互感器： 考核其絕緣性能。

絕緣子（瓷、復合、玻璃）和絕緣套管： 測試其閃絡電壓和耐受電壓。

避雷器（MOA）： 測量其標稱放電電流下的殘壓和保護特性，進行動作負載試驗。

2. 科研與高校

絕緣材料研究： 研究新材料（如納米復合電介質）在快脈沖下的擊穿特性。

放電物理研究： 研究長間隙放電、流注傳播等物理過程。

模擬特殊過電壓： 研究陡波前、振蕩波等非標準沖擊波的影響。

3. 電力系統運行與檢測

設備交接驗收試驗： 新設備投入運行前的關鍵試驗。

設備預防性試驗/狀態評估： 對重要設備（如超高壓變壓器）進行定期沖擊耐受抽查（通常結合其他試驗綜合判斷）。

4. 其他工業領域

航空航天： 測試機載、星載電氣設備對雷電感應電壓的耐受能力（雷電間接效應試驗）。

軌道交通： 測試牽引供電設備、信號系統的絕緣強度。

軍事裝備： 測試電子設備在電磁脈沖下的抗擾度。

醫療器械： 部分高壓醫療設備（如X光機）的絕緣測試。

主要標準規程

沖擊試驗的規程由國際電工委員會（IEC）和中國國家標準（GB/T）主導，兩者在技術上高度協調一致。

核心基礎標準（規定波形定義、試驗方法、程序）

IEC 60060-1 & GB/T 16927.1 《高電壓試驗技術 第1部分：一般定義及試驗要求》

這是最根本的標準。 它明確定義了：

標準雷電沖擊全波： 1.2/50 μs（波前時間/半峰值時間）。

標準雷電沖擊截波： 截?cái)鄷r(shí)間2-5 μs。

標準操作沖擊波： 250/2500 μs（或特定情況下 100/2500μs 等）。

規定了波形的容許偏差、測量系統的要求和校準方法（分壓器、示波器）。

IEC 60060-2 & GB/T 16927.2 《高電壓試驗技術 第2部分：測量系統》

詳細規定了沖擊測量系統的性能驗證、刻度因數確定和不確定性評估方法。

具體產品試驗標準（規定針對某一類設備的試驗要求、耐受水平）

這些標準引用上述基礎標準，并規定具體細節（如試驗接線、試驗次數、合格判據）。

電力變壓器：

IEC 60076-3 & GB/T 1094.3 《電力變壓器 第3部分：絕緣水平、介質試驗和外絕緣空氣間隙》

IEC 60076-4 & GB/T 1094.4 《電力變壓器 第4部分：雷電沖擊和操作沖擊試驗導則》

高壓開關設備和控制設備：

IEC 62271-1 & GB/T 11022 《高壓開關設備和控制設備標準的共用技術要求》

絕緣子：

IEC 60383 & GB/T 1001 《標稱電壓高于1000V的架空線路絕緣子》

IEC 60797 & GB/T 19519 《標稱電壓高于1000V的交流系統用復合絕緣子》

避雷器：

IEC 60099-4 & GB/T 11032 《交流無間隙金屬氧化物避雷器》

電力電容器：

IEC 60871 & GB/T 11024 《標稱電壓1000V以上交流電力系統用并聯電容器》

電纜及附件：

IEC 60502 & GB/T 12706 《額定電壓1kV到30kV擠包絕緣電力電纜及附件》
