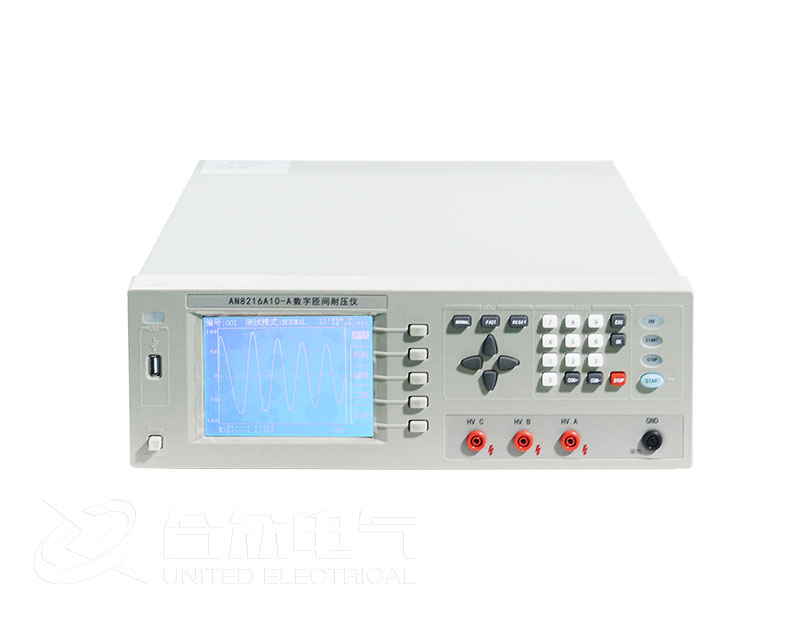

匝間絕緣耐壓測試儀（又稱匝間耐壓測試儀、沖擊耐壓測試儀）是用于檢測電機、變壓器、電感線圈等繞組類產品匝間絕緣缺陷的專用儀器。其原理是通過施加一個高壓脈沖，比較被測線圈與標準線圈的衰減振蕩波形是否一致，從而判斷匝間是否存在短路、開路、絕緣不良等故障。

如何選購匝間絕緣耐壓測試儀

選型時，需要從以下幾個方面綜合考慮：

1. 核心性能參數

測試電壓（沖擊電壓）：

范圍： 根據被測物的絕緣等級和測試標準選擇。常見范圍有 0-5kV, 0-6kV, 0-10kV, 0-15kV 等。確保其最大電壓能滿足您的測試要求，并留有一定余量。

精度與穩定性： 電壓輸出應穩定、準確，這直接影響到測試結果的可比性。

儲能電容：這是決定沖擊能量的關鍵參數。電容值越大，沖擊能量越大。

選擇依據： 對于大型電機或電感量大的繞組，需要較大的電容能量以確保波形清晰可辨；對于微小線圈（如小家電電機），能量過大會損壞良品，需要選擇電容可調或能量較小的型號。

波形比較能力：

主要判據： 儀器通過比較“面積差”、“頻率差”、“相位差”等參數來判斷好壞。

功能： 現代儀器通常提供多種判據組合，并且可以設定容差范圍（如±3%， ±5%）。選擇判據靈活、直觀的型號。

顯示與操作：

顯示類型： 優先選擇彩色液晶屏，能夠清晰顯示兩條波形的重疊對比，易于觀察微小差異。

操作界面： 界面應友好，參數設置方便。是否支持觸摸屏也是提高效率的一個因素。

2. 功能與擴展性

測試通道： 標準是雙通道（一個接標準品，一個接被測品）。對于多相電機（如三相電機），應選擇支持多通道測試（如三通道或更多）的型號，可以一次性完成所有繞組的測試，效率極高。

數據存儲與輸出：

內部存儲： 能夠存儲大量的標準波形和測試結果。

通訊接口： 是否具備USB、LAN、RS232等接口，用于將數據上傳到電腦或MES（制造執行系統），便于質量追溯和分析。

自動化支持：

PLC接口： 提供I/O輸入輸出接口，便于集成到自動化生產線，實現遠程啟動、測試結果輸出等功能。

專用夾具與附件： 根據您的產品形狀和測試效率要求，考慮是否需要定制測試夾具。

3. 品牌與服：

品牌： 國內外品牌眾多，如：武漢市合眾電氣，技術成熟、市場口碑好的品牌，通常意味著更可靠的產品質量和更完善的售后服務。

售后服務： 包括校準、維修、技術支持等。詢問校準周期和費用。

4. 預算

在滿足所有技術要求的前提下，選擇性價比最高的產品。不要一味追求低價，設備的穩定性和可靠性對于生產線質量管控至關重要。

標準與規程

1. 參考標準

匝間絕緣耐壓測試沒有統一的國際標準，但以下國家和行業標準是重要的參考依據：

GB/T 22719.1《交流低壓電機散嵌繞組匝間絕緣試驗方法》

GB/T 22715《交流電機定子成型線圈耐沖擊電壓水平》

JB/T 9615.1《交流低壓電機散嵌繞組匝間絕緣試驗方法》

IEC 60034-15 （旋轉電機 - 第15部分：交流電機定子繞圈耐沖擊電壓水平）

各企業內部的產品技術條件或工藝規范。

核心要點： 測試電壓和試驗方法最終應以您所生產產品的技術條件或客戶指定的標準為準。
