GIS局部放電的特殊性與檢測重要性

GIS局部放電的特點：

封閉性：設備完全密封，無法直接接觸內部部件，必須采用非侵入式檢測。

絕緣介質：內部為高氣壓SF6氣體，絕緣性能極好。但一旦存在缺陷，放電發展速度很快，可能迅速演變?yōu)楣收稀?

缺陷類型典型：GIS內部的放電缺陷通常很典型，如：

自由金屬顆粒：在殼體底部跳動或吸附在高壓導體上。

導體尖刺：高壓導體或殼體上的毛刺引起的電暈放電。

絕緣子表面污染：絕緣子表面存在金屬顆粒或水分。

絕緣子內部氣隙：盆式絕緣子內部存在制造缺陷。

后果嚴重：GIS是變電站的核心設備，其故障會導致大面積停電，維修周期長，經濟損失巨大。

因此，對GIS進行局部放電檢測，是發現早期絕緣缺陷、防止突發性故障的最有效手段。

GIS局部放電檢測儀的主要方法與原理

針對GIS的特點，主流檢測方法有以下幾種：

1. 特高頻法（UHF - Ultra-High Frequency）【當前最主流、最靈敏的方法】

原理：GIS內部發生局部放電時，會產生上升沿極陡（納秒級）的電流脈沖，激發出頻率高達300MHz ~ 3GHz的電磁波。這種電磁波可以在GIS腔體內像波導一樣傳播很遠。

傳感器：通過安裝在GIS盆式絕緣子上的內置或外置UHF傳感器（耦合器）來接收這些電磁波信號。

優點：

靈敏度極高：能夠檢測到幾個皮庫的微弱放電。

抗干擾能力強：常規電力系統的電暈等干擾頻率較低（<300MHz），UHF法能有效避開。

可進行定位（通過多個傳感器信號的時間差）。

可在線監測，不影響設備運行。

缺點：

難以進行絕對放電量的標定，通常用dBm等相對值表示信號強度。

傳感器安裝位置對檢測效果影響大。

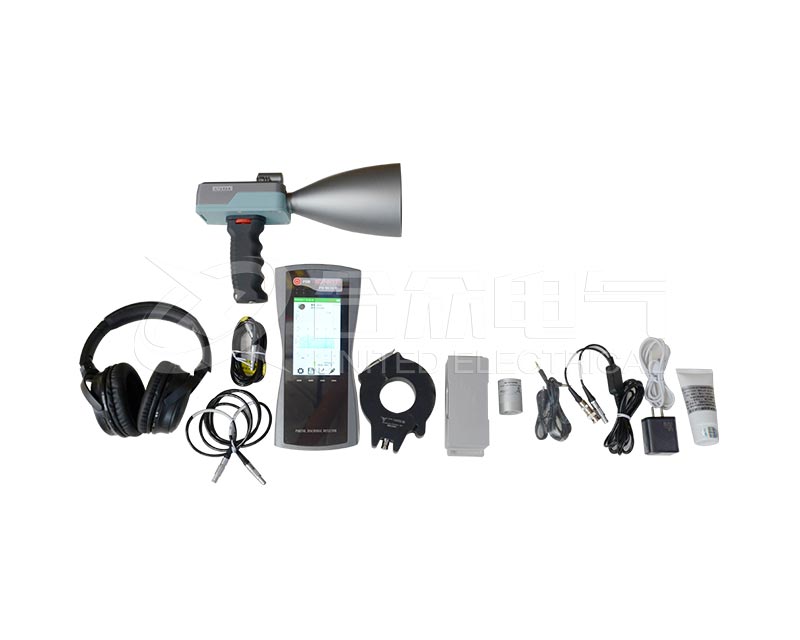

2. 超聲波法（AE - Acoustic Emission）

原理：局部放電發生時，會產生聲波和超聲波信號（頻率通常為20kHz ~ 300kHz）。這些信號通過SF6氣體和GIS殼體傳播。

傳感器：將超聲波傳感器 吸附在GIS金屬外殼的外部，接收聲信號。

優點：

定位精度極高，是物理定位 的最佳方法。通過比較信號到達不同傳感器的時間，可以精確定位到米甚至分米級。

完全非侵入式，傳感器安裝靈活。

對體外電磁干擾不敏感。

缺點：

信號在金屬和氣體中衰減大，檢測范圍有限。

容易受環境噪聲（風雨、振動）干擾。

靈敏度通常低于UHF法。

3. 暫態地電壓法（TEV - Transient Earth Voltage）

原理：內部放電產生的電磁波部分會通過盆式絕緣子縫隙泄漏出來，在GIS金屬外殼上產生一個暫態的地電壓脈沖。

傳感器：使用TEV傳感器在殼體接縫處檢測。

優點：便攜，操作簡單。

缺點：主要用于開關柜，對全封閉的GIS靈敏度較低，應用較少。

GIS局部放電檢測儀的作用與檢測范圍

作用：

絕緣缺陷早期診斷：在耐壓試驗和運行中，及時發現上述各類典型缺陷。

故障定位：結合UHF和超聲波法，可以精確找到放電缺陷所在的氣室或具體位置，極大縮短檢修時間和范圍。

質量控制：

出廠試驗：作為GIS制造后的必檢項目。

現場交接試驗：在安裝完成后，與交流耐壓試驗同步進行，這是國際慣例（IEC 62271-203標準要求）。能在高電壓下發現運輸和安裝過程中產生的新缺陷。

狀態監測與預警：對運行中的GIS進行定期巡檢或在線監測，評估絕緣狀態的變化趨勢，實現預知性維護。

檢測范圍（應用場景）：

制造廠：100%出廠試驗。

新站建設/擴建：安裝后的交接驗收試驗。

運行中變電站：定期巡檢、故障排查、大修后驗證。
