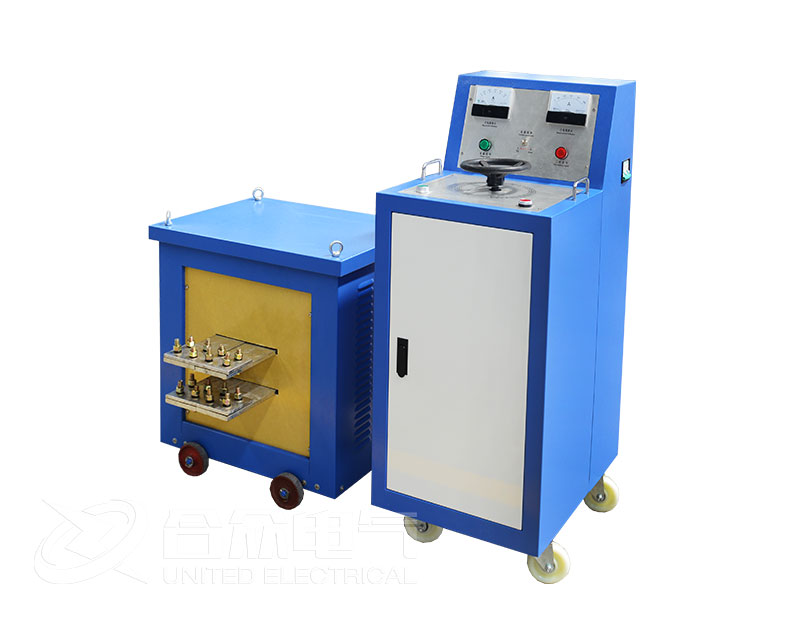

大電流發生器是一種能產生數千安培以上大電流的電氣測試設備。它主要用于對斷路器、互感器、母線、開關等電氣設備和元件進行通流能力、熱穩定性和動穩定性的試驗。

主要組成部分

一套完整的大電流發生器裝置通常包括：

控制臺/控制箱：

核心控制單元，包含調壓器（傳統為感應式，現代多為電力電子器件如晶閘管）、控制電路、測量儀表（電流表、電壓表）、操作按鈕和保護裝置（過流、過壓、計時保護）。

現代控制臺通常集成有單片機或PLC，可實現自動升流、定時、數據記錄等功能。

升流變壓器（主機）：

產生大電流的核心部件，體積和重量通常較大。根據輸出電流大小，可能采用單相或三相結構。

大電流連接電纜/銅排：

用于將巨大的電流從主機輸出端連接到被測設備上。由于電流極大，這些導線或銅排通常非常粗壯，且要求接觸電阻極小。

配套附件：

標準電流互感器： 用于精確測量輸出的大電流值，為控制臺提供反饋信號。

負載電阻（可選）： 在某些無實際負載的測試中，用于消耗功率。

核心功能與用途

簡單來說，它的核心功能就是：在實驗室或現場，模擬一個遠超正常供電能力的大電流，用以檢驗電氣設備在短路、過載等異常情況下的性能。

主要應用場景包括：

一次回路（主回路）測試：

斷路器測試： 測試斷路器的額定接通和分?jǐn)嗄芰?、短時耐受電流（熱穩定）和峰值耐受電流（動穩定）。

母線、電纜、接頭發熱測試： 通過施加額定電流或更大電流，檢查連接點是否有過熱現象。

隔離開關、負荷開關測試： 檢驗其承載額定電流和短路電流的能力。

變壓器繞組測試： 進行溫升試驗。

二次回路（測量保護回路）測試：

電流互感器（CT）校驗： 這是最經典和常見的用途。通過發生器產生一個標準的一次側大電流，來校準和檢驗電流互感器的變比誤差、角差和10%誤差曲線。

繼電器保護測試： 為過流繼電器、差動繼電器等提供動作電流，測試其動作值和返回值，驗證保護系統的可靠性

大電流發生器裝置安全操作規程

由于涉及巨大能量，安全是首要原則：

可靠接地： 設備外殼和被測設備必須良好接地。

檢查連接： 確保所有大電流回路連接牢固，接觸電阻小，防止局部過熱。

清場隔離： 測試區域應設置明顯警示標志，防止無關人員靠近。

專人操作： 由經過培訓的專業人員操作，一人操作，一人監護。

逐步升流： 緩慢調節電流至目標值，避免沖擊。

密切監視： 全程監視電流值和被測設備狀態，發現異常立即斷電。
