避雷器直流1mA電壓及0.75U1mA下的泄漏電流測試

測試目的：

直流1mA電壓(U1mA)主要是檢查其閥片是否受潮、老化，確定其動作性能是否符合要求。

0.75U1mA下的泄漏電流：

主要檢測長期允許工作電流是否符合規定，因為這一電流與氧化鋅避雷器的壽命有直接關系，一般在同一溫度下泄漏電流與壽命成反比。

測試儀器、設備的選擇：

一般可選擇成套的直流高壓發生器。

根據不同試品電壓的要求，選擇不同電壓等級的直流高壓發生器。

試驗電壓應在高壓側測量，一般用電阻分壓器進行測量。

測量用的微安電流表，其準確度不低于1.0級。

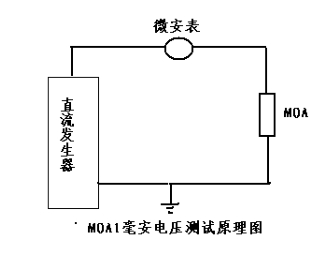

測試接線：

測試接線，試驗操作步驟可參考直流高壓發生器說明書，具體的試驗操作步驟。

測試注意事項：

1)直流U1mA測試前，應先測試絕緣電阻；

直流U1mA測試通常采用負極性直流電壓。

泄漏電流大于200以后，應放慢升壓速度，當電流達到1mA時，準確地讀取相應的電壓U1mA。

在試驗時應盡可能地將避雷器瓷套表面擦拭干凈；

直流高壓的測量應在高壓側進行，測量系統應經過校驗，測量誤差不應大于2%。

試驗回路的接地應在被試品處接地。

測試結果分析：

將所測得的試驗數據結合溫濕度情況，與被試品歷史數據或同類型設備的測量數據相比，并結合規程標準及其他試驗結果進行綜合判斷。
