全自動PDIV測試軟件，手動/自動操作
參數及圖表均在同一主界面顯示
整套設備一體化結構設計
一、產品概述

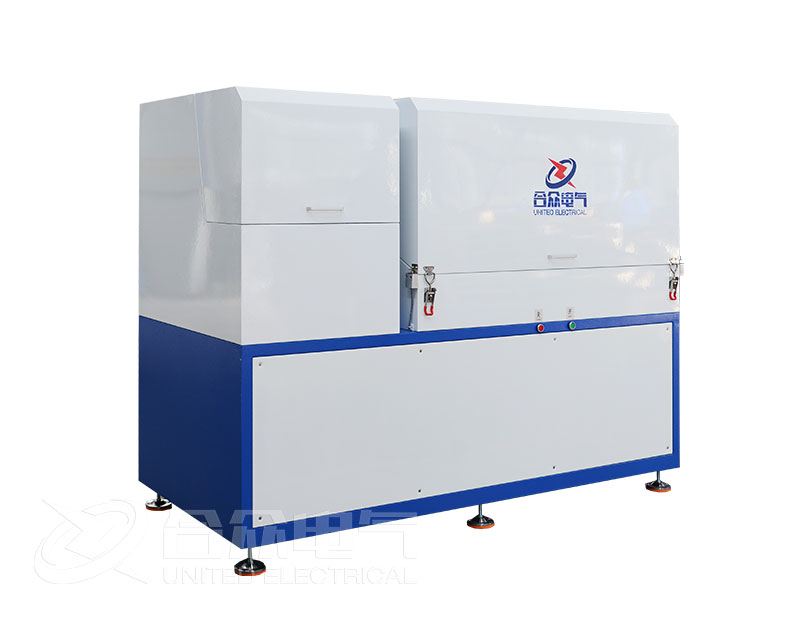

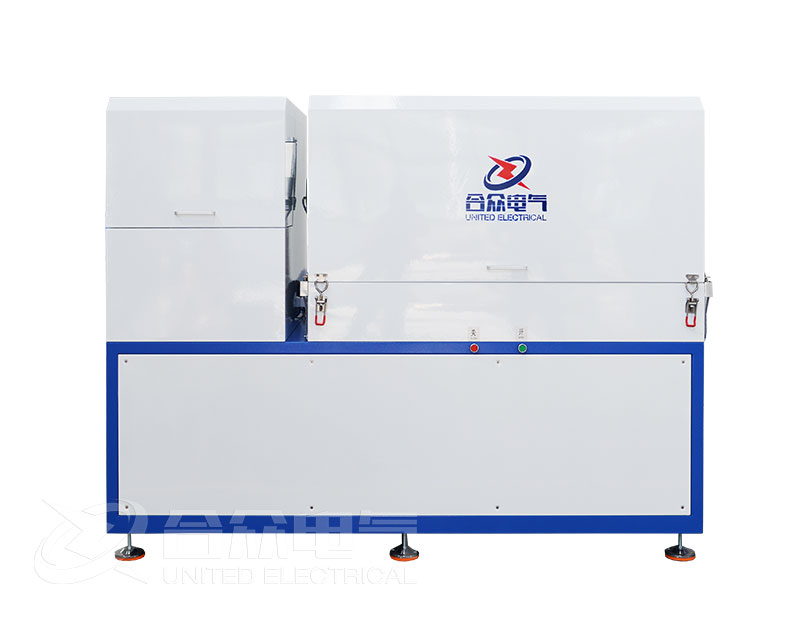

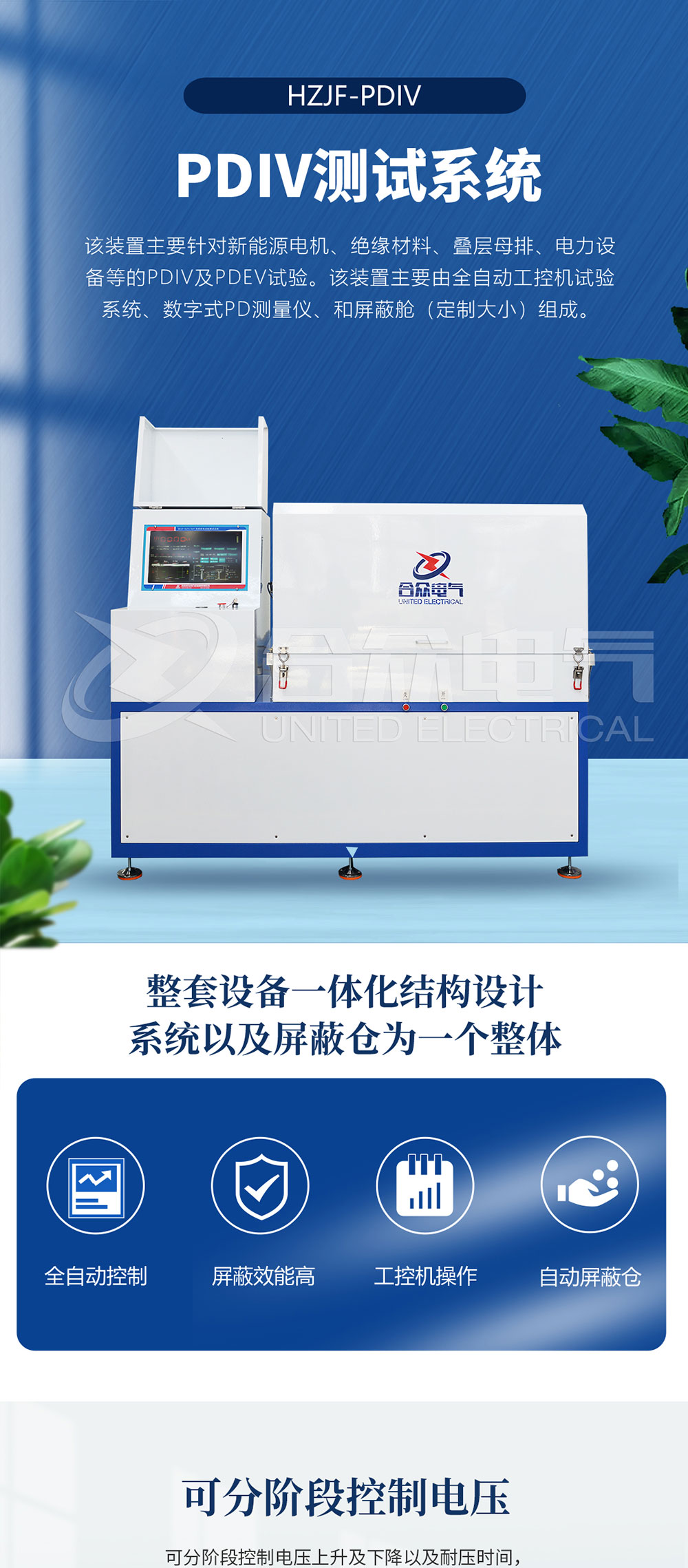

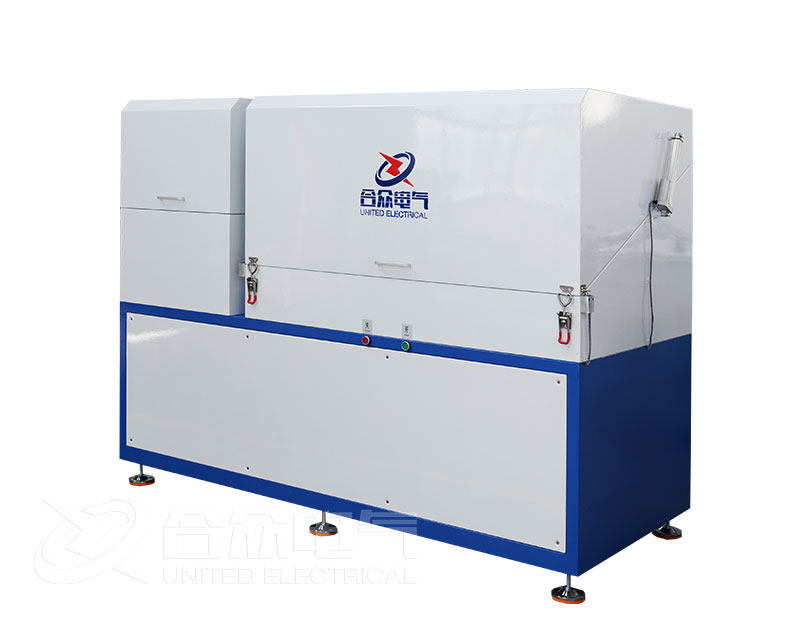

該P(yáng)DIV測試系統主要針對特定條件下電力設備及絕緣材料等的PDIV及PDEV試驗。該裝置主要由全自動工控機試驗系統、數字式PD測量?jī)x、和屏蔽艙（定制大小）組成。
二、系統組成
|
序號 |
設備名稱 |
型號規格 |
數量 |
備注 |
|
1 |
全自動PDIV試驗系統 |
HZJF-1kVA/5kV |
1套 |
|
|
2 |
數字式PD測量?jī)x |
HZJF-125 |
1臺 |
|
|
3 |
電動屏蔽艙 |
HZPB-III |
1套 |
工位大小：600*600*500mm（根據需方要求定制） |
1、容量：1kVA；（可按需定制）
2、輸出電壓：AC：500-5000V；（可按需定制）
3、電壓精度：2%；（可按需定制）
4、電流精度：2%；（可按需定制）
5、19寸工控機系統，全自動PDIV測試軟件，手動/自動操作。
6、可分階段控制電壓上升及下降以及耐壓時間，最高可設置20階段以上。
7、系統分為三級操作權限，系統設置、參數設置、試驗過程需要不同的權限才能操作，可有效防止人員誤操作。
8、系統包含六項保護功能：低壓電壓保護、低壓電流保護、高壓電壓保護、高壓電流保護、高壓過壓保護、高壓閃絡保護。各項保護均有相應的狀態指示燈顯示。
9、輸出電壓、低壓電壓保護、低壓電流保護、高壓電壓保護、高壓電流保護、PDIV、PDEV、升壓過程曲線、局放測量曲線、一次回路圖、高壓泄漏電流值、試驗時間、升壓速度等參數及圖表均在同一主界面顯示，試驗過程一目了然；
10、可隨時查詢?cè)囼?yàn)數據以及打印A4版試驗報告，報告內容含有：報告編號、試驗名稱、試驗型號、溫濕度、各階段試驗電壓、高壓電流、試驗時間、PDIV、PDEV、升壓過程曲線、局放測量曲線、試驗結論以及試驗人員等必不可少的試驗數據；
11、PDIV/PDEV測量范圍：0.1pC-10000nC；

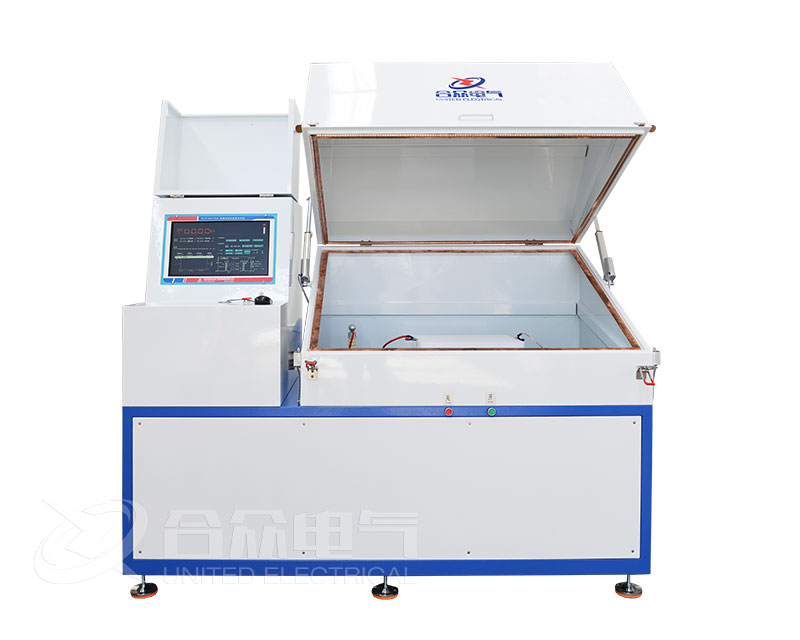

12、屏蔽艙由電動控制，密封性強，接縫處均附有銅箔，保證接觸良好，根據產品設計好工位，測試工件上下自如，操作時只需將產品放入。保證屏蔽背景小于5pC。
13、整套設備一體化結構設計，系統以及屏蔽倉為一個整體，無任何接線外露。
14、配置網絡和RS232、USB數據接口，可連接MES系統。
漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，且我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!
我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！
注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。
本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。
如有任何疑問，歡迎致電：400-027-8848。
