動態顯示區：一直處于采集信號，顯示輸出電流。

結果顯示區：用來顯示試驗結果數據，顯示計時時針、平均輸出電流或最大輸出電流、耐流時間或沖擊時間等。

設置數據區：設置試驗中需要的參數數據目標電流為在自動升流方式下的升流目標值耐流時間為耐流的的時間長度，不同試驗啟動計時方式不一樣。電流上限為輸出電流有效值的上限，輸出電流超過電流上限將自動切斷輸出并自動回零。

信息顯示區：顯示試驗過程中的試驗狀態和提示信息。

試驗操作區：選擇設置、試驗、回零命令。

大電流發生器手動升流試驗

接地檢查，智能大電流發生器試驗裝置具有接地保護檢查功能，在沒有可靠接地時，將以閃動字幕方式“試驗前，請接好接地線”提示接地，并且不能進行試驗過程。接地檢查功能是根據輸入電源和地線之前的電壓為接地判據，如果電源是接隔離電源也會出來沒有接地的提示，這時請按面板上的“功能”鍵進入“接地保護檢查參數”，可以設置不檢查接地。

零位檢查一接地確認后，當選中“試驗”后，按確定就進入提示試驗狀態。如果調壓器不在零位，將提示“試驗前請先回零”，退出試驗并且切換到回零命令。

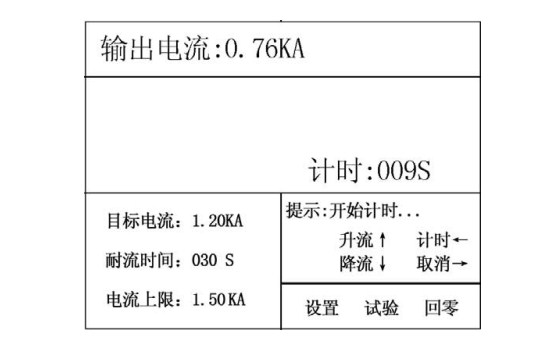

試驗過程一接地和回零確認后，可以進行試驗。選中“試驗”后按確定，接觸器合閘，這時輸出電流幾乎為0，如圖：

按上，輸出電流將不斷上升，松開就停止升流，如果到上限就提示滿量程；按下↓，輸出電流將不斷下降，松開就停止降流，如果到下限就提示已回零；按計時一，計時開始工作，到耐流時間計時結束完成試驗；

按取消→，取消試驗過程；

在升流過程中，如果輸出電流有效值超過“電流上限”值將認為短路事故，接觸器立刻分閘并顯示試驗結果，包括輸出電流的最大有效值、耐流時間等，調壓器開始回零，回零完成試驗結束。如果在耐流過程中，如果輸出電流有效值沒有超過電流上限，計時結束后，結果顯示區就顯示平均輸出電流、耐流時間等，調壓器開始回零，回零完成后接觸器分閘試驗結束。

大電流發生器自動升流試驗

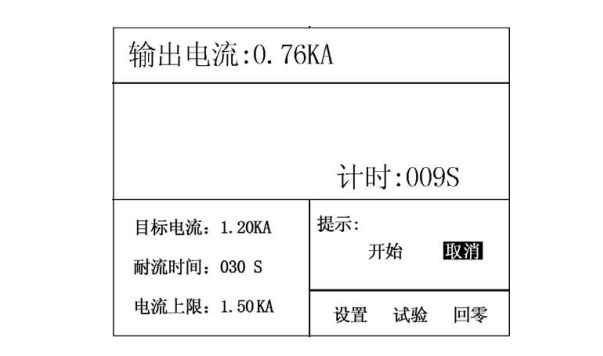

自動升流試驗和手動升流試驗的試驗過程類似，首先也進行接地檢查和回零檢查，確認后進入如下界面，如圖：

按上方法切換到“開始”確定后進行試驗，與手動升流試驗不同之處就是升流過程將自動升到“目標電流”值，然后啟動進行計時。升流過程為逼近方式，首先快速升到接近目標電流值，然后再進行微調，保證輸出電流幾乎為目標電流值。
