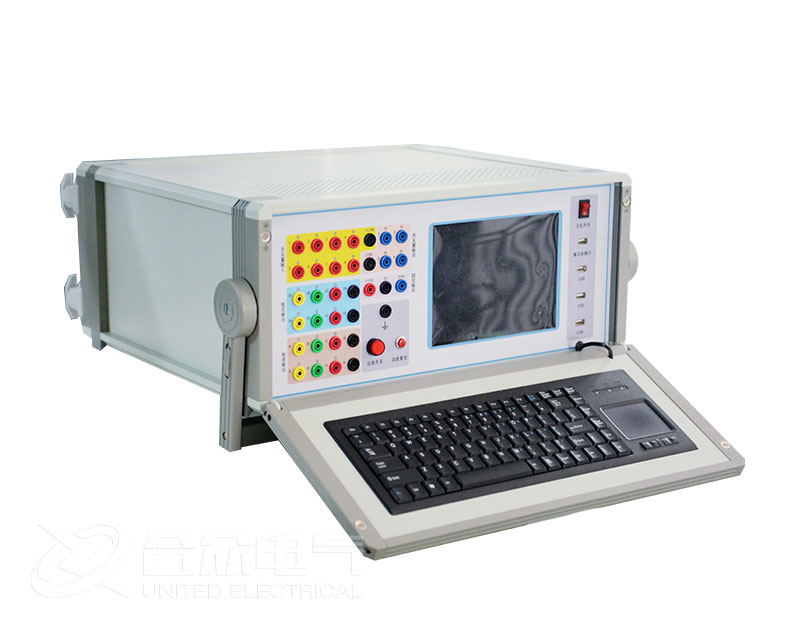

微機機電保護測試儀遞變試驗×12試驗步驟

遞變試驗可以測試電壓、電流、功率方向等各類交流型繼電器的動作值、返回值、靈敏角、動作時間，以及阻抗繼電器的記憶時間等；測試直流電壓繼電器、直流電流繼電器、中間繼電器等各類直流型繼電器的動作值和返回值；測試直流電壓繼電器、直流電流繼電器、中間繼電器以及時間繼電器等各類直流型繼電器的動作時間；測試單個常規繼電器的動作值、返回值以及動作時間。

測試步驟

測試步驟1：選擇輸出通道

測試步驟2：設定輸出參數設置輸出相為直流或交流基波20次諧波；

各輸出相的幅值、相位初始值及其變化步長設定；

當需要使用的輸出相被選擇后，可以設定各輸出相的起始參數，比如幅值、相位，接著可以設定幅值的變化步長和相位的變化步長。一旦通道的輸出達到最大值或最小值后，如果試驗還沒有停止，通道繼續保持最大或最小輸出，不再遞增或遞減。

在試驗過程中，“初始幅值”“幅值步長”“初始相位”和“相位步長“均可在線編輯，極大地提高了試驗的靈活性和系統的適用性。

交流輸出的頻率

只有當用戶設置的輸出通道中至少有一路不為直流時，用戶才可以設置輸出頻率，頻率設置只對交流通道有效。

測試步驟3：設置試驗控制方式

在菜單“操作”一>“運行設置”中可設置試驗中的控制方式。

手動控制：試驗運行時完全由操作人員來進行手動控制；

自動遞增：試驗運行時軟件將根據用戶設置的步長自動遞增；

自動遞減：試驗運行時軟件將根據用戶設置的步長自動遞減；

動作后停止：開入量接收到動作信號后立即停止試驗；

動作后返回：開入量接收到動作信號后向初始值進行遞變；

動作后繼續：開入量接收到動作信號后不采取任何動作繼續進行試驗；

間隔時間：自動變化時，每次變化之間的時間。

測試步驟4：開始試驗

確認連線無誤后，單擊“開始試驗”按鈕或鍵盤上的F2快捷鍵，開始試驗。

試驗過程中，如果設置的是“手動控制”，則在試驗中可用鼠標單擊“輸出遞增”按鈕或按鍵盤上的F5快捷鍵，各使用通道的幅值、相位和輸出頻率均按照用戶設置的變化步長同時遞增；單擊“輸出遞減”按鈕或按鍵盤上的F6快捷鍵，各使用通道的幅值、相位和輸出頻率均按照用戶設置的變化步長同時遞減。

若有開入量接點狀態改變，則程序將在信息欄中顯示狀態改變的開入量、動作時間、動作時的頻率、所使用的輸出通道動作時的幅值和相位。
