設定完成后完全不需人工接觸，儀器全自動進行測試；
單機輸出功率大，交流電壓輸出高達2000V；
自帶大屏幕8寸彩色觸摸LCD、全漢化圖形界面。
一、產品概述：

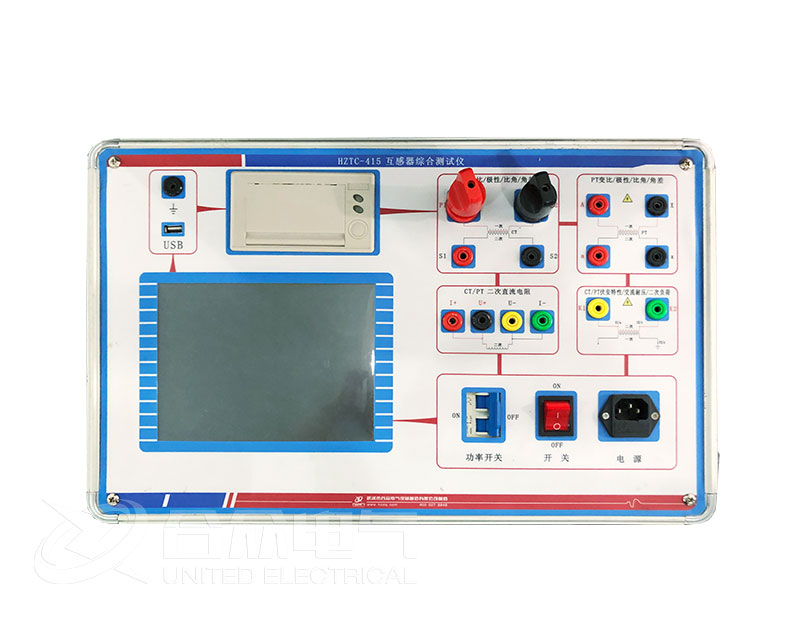

互感器綜合測試儀 HZTC-415，是經過大量的市場調研、通過嚴格的專業測試和權威部門鑒定認證之后投放市場的新一代革新型CT、PT測試儀器。該產品由于輸出容量大，功能全，非常適用于各種規格的CT和PT作現場試驗和校驗。
二、產品特點：
1、全自動型測試儀
只需設定高輸出電壓和大輸出電流，儀器即可從零開始自動升壓或升流進行各種試驗。試驗中自動記錄測試數據、描繪伏安特性曲線、10%和5%誤差曲線，并自動計算拐點值。省去了手動調壓、人工記錄整理、描曲線等煩瑣步驟，極大的提高了測試效率。試驗結果可以儲存在機內，可以現場打印、事后打印，也可用U盤取出傳至電腦處理打印。操作快捷、簡單、方便，容易掌握。
2、功能全面
裝置所具備的功能如下：
CT試驗：伏安特性曲線 PT試驗：伏安特性曲線
曲線拐點自動計算
5%和10%誤差曲線
變比、極性 變比、極性
比差、角差測量 比差，角差測量
二次側回路負載測試
二次繞組交流耐壓
二次直流電阻測試
一次通流測試
3、 輸出保持：具有升壓保持功能，用于計量檢測及二次交流耐壓試驗。具有升流保持功能，用于二次回路檢查。
4、真有效值采樣：所有電壓、電流信號均為真有效值采樣，請用真有效值表進行校證。
5、單一電源，操作方便：僅需單一輸入電源，AC220V,摒棄個別廠家的還需要380V電源才能夠達到技術要求的落后手段。
6、U盤保存：試驗的數據可通過U盤傳至PC機，由PC進行處理，顯示、打印、存儲數據及曲線報告，極大地方便了用戶整理報告。
7、日期和時鐘：儀器自帶有系統時間，試驗時裝置自動記錄測試時間，以便于測試記錄的存儲與查看。
8、不接觸測試，安全性高：全微機化裝置，設定完成后完全不需人工接觸，儀器全自動進行測試。可使測試人員遠離高壓電路，確保測試人員安全。
9、輸出容量大：單機輸出功率大，交流電壓輸出高達2000V，電流輸出短時可達25A;大電流600A。
10、自帶大屏幕8寸彩色觸摸LCD、全漢化圖形界面：屏幕的分辨率高達800*600，清晰度高，全彩色觸摸操作國內領先，界面背景夢幻，測試時直接顯示伏安曲線圖、試驗記錄數據，直觀方便。面板自帶打印機，可隨時打印曲線圖及測試數據。
11、觸摸屏操作：采用我公司獨創的觸摸技術進行操作。全面取消面板按鍵、開關、控制旋鈕等各種常規控件。操作簡單方便，使用壽命長。
12、超大容量的數據存儲：單機各個功能試驗可存儲50組測試數據，數據掉電永久不會丟失，可試驗完畢調出打印或上傳至電腦保存、打印。儀器還具有單機U盤數據存儲功能，將現場測試數據保存到U盤上，做到現場測試記錄無限量保存。
|
電源輸入電壓 |
AC 220 V AC 220 V |
分辨率 |
|
|
CT伏安特性試驗 |
二次電流，二次電壓 |
0～2500 V，0～20A |
1mV、1mA |
|
CT變比，比差角差試驗 |
一次側電流 |
0～1000A |
1mA |
|
二次側電流 |
0～5 A |
1mA |
|
|
CT二次回路負載 |
二次側電流 |
0～5 A |
1mA |
|
二次回路阻抗 |
0～10Ω |
0.001Ω |
|
|
CT一次通流 |
一次側電流 |
0-1000A |
1mA |
|
PT伏安特性試驗 |
輸出電壓 |
0～200 V |
1mV |
|
輸出電流 |
0～10 A |
1mA |
|
|
PT變比，比差角差試驗 |
一次側電壓 |
0～2500 V |
1mV |
|
二次額定電壓 |
100V,57.7v,100/3V |
1mV |
|
|
測量精度 |
伏安特性試驗 |
< 0.5% |
|
|
5%及10%誤差曲線 |
< 1% |
||
|
變比試驗 |
< 0.5% |
||
|
角差試驗 |
< 1% |
||
|
二次回路負載測試 |
< 0.5% |
||
|
裝置電源電壓 |
AC 220 V 50～60 Hz |
||
|
工作環境溫度 |
-10℃-+50℃ |
||
|
測試儀主機體積 |
|
||
|
測試儀主機重量 |
|
||
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量等管理體系要求。
