電力檢測設備有很多示意圖和顯示界面，合眾電氣專家在這里介紹說明，全自動溫升試驗裝置棒圖顯示畫面。

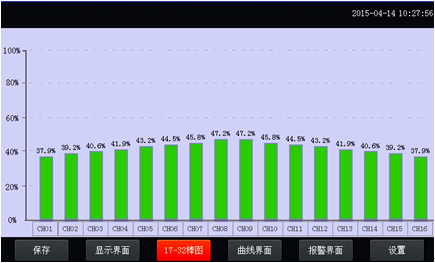

  棒圖界面：切換按鈕，按下此按鈕可以切換到棒圖界面。棒圖畫面分為四個畫面，分別為“1-16棒圖”、“17-32棒圖”、“33-48棒圖”、“49-64棒圖”四個界面，采用循環翻頁模式進行切換頁面，下圖為1-16通道棒圖畫面
  上圖顯示出棒圖界面通道的具體內容，其中包含通道名稱，數值和百分比棒圖顯示。棒圖通道也具有報警功能，當通道值大于上限報警值或者小于下限報警值時，百分比填充顏色會變成紅色，顯示單位為百分比。棒圖界面按鈕功能和顯示畫面界面類同。

  以上是全自動溫升試驗裝置棒圖顯示畫面。需要本產品，請聯系合眾電氣客服。
