電力測試設備一般都有裝置面板與底板，下面合眾電氣公司舉例介紹，微機繼電保護測試儀裝置面板與底板說明。

  繼電保護測試儀裝置面板介紹
  1、UA、UB、UC、UN、UX 為電壓輸出端子，其中UX為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。

  2、IA、IB、IC、IN 為電流輸出端子，各電流端子（IA、IB、IC）右側的小信號燈指示該路電流輸出是否存在波形畸變或負載開路

  3、開關量輸入端子，空接點和 0－250V 電位兼容輸入，共8路，正端為公共端

  4、LCD液晶顯示屏，320×240點陣

  5、旋轉鼠標控制器，試驗時需設定的所有數據及過程控制均由其完成

  6、“▲”、“▼”按鍵，試驗狀態時，每按一次，各可變量按其所設定的步長加、減1個步長量；在設置數據時，每按一次，所修改的數加、減10

  7、電源開關

  8、聯接PC機通信口

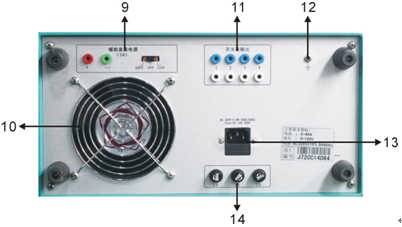

  9、輔助直流電源輸出，DC110V和DC220V兩檔切換

  10、通風孔進風口

  11、開關量空接點輸出，4路?？战狱c容量：DC：220V／0.2A；AC：220V／0.5A。

  12、接點端子

  13、工作電源輸入插座AC220V（帶10A保險）

  14、3個2A保險管
