1、一體化結構，體積小、重量輕。
2、接入電源簡單方便
3、抗感應電壓能力強
一、產品概述：

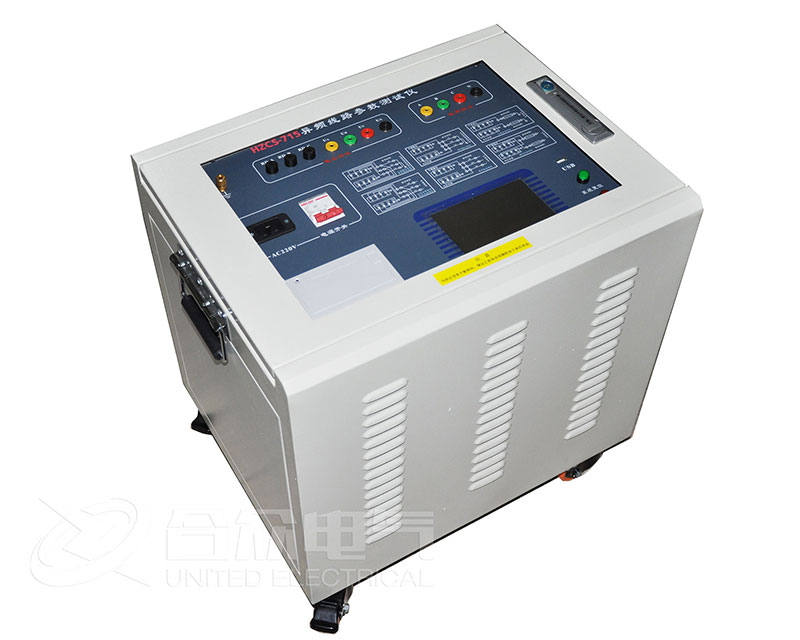

輸電線路參數測試儀 HZCS-715 異頻線路參數測試儀，是現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器為一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。頻率可變?yōu)?5Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。
二、產品特點：
1、一體化結構，體積小、重量輕
儀器內部高度集成化，把傳統測量方法中將近一卡車的設備器材全部集成在一體化主機箱內;是目前國內同等產品當中體積小、重量輕的;為試驗提供了一種簡單便捷的試驗手段。
2、接入電源簡單方便
儀器所有測量過程僅僅只需接入市電220V電壓即可，解決現有測量方法中現場380V電壓接入不方便的麻煩
3、抗感應電壓能力強
儀器內部采用獨特的技術抗感應電壓電路，保證儀器能夠承受更高的感應電壓，能夠在上萬伏的高感應電壓下正常工作
4、變頻技術、精準測量
抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變?yōu)?5Hz或55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量
5、DSP高速處理器
精準快速，儀器內部采用專業的DSP快速數字信號處理器作為處理核心，在保證測量數據精準的前提下，大大的提升了一起本身的運算處理能力
6、操作簡單
外部接線簡單，正序阻抗、零序阻抗、正序電容、零序電容在測試端僅需一次接入被測線路的引下線就可以完成全部的測量;解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題;避免因改接線時感應電壓對實驗人員的傷害。
7、海量數據存儲
儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出
8、科學先進的數據管理
儀器數據可以通過U盤導出，可在任意一臺PC機上通過我公司專用軟件，查看和管理數據并可生成工作報告
9、全觸摸超大液晶顯示
操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都非常清楚，操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量，是目前非常理想的智能型測量設備。
|
儀器供電電源 |
三相，AC380V±10%，15A，50Hz (有效值) |
|
|
儀器內部異頻電源特性 |
最大輸出電壓 |
三相，0～200V(有效值＜±1%) |
|
最大輸出電流 |
5A |
|
|
輸出頻率 |
47.5Hz，52.5Hz (＜±0.1HZ) |
|
|
有功功率 |
47.5Hz，52.5Hz (＜±0.1HZ) |
|
|
最大輸出功率 |
三相3×3kW(9kW) |
|
|
具備測量兩相線路的功能(包括直流輸電線路和電氣化鐵路牽引線路) |
||
|
測量范圍 |
電容 |
0.1～30μF |
|
阻抗 |
0.1～400Ω |
|
|
阻抗角 |
0°～360° |
|
|
線路長度從0.3km到400km均應能夠穩定準確測試 |
||
|
測量分辨率 |
電容 |
0.01μF |
|
阻抗 |
0.01Ω |
|
|
阻抗角 |
0.01° |
|
|
測量準確度 |
電容 |
≥1μF時，±1%讀數±0.01μF |
|
＜1μF時，±3%讀數±0.01μF |
||
|
阻抗 |
≥1Ω時，±1%讀數±0.01Ω |
|
|
|
||
|
＜1Ω時，±3%讀數±0.01Ω |
||
|
阻抗角 |
測試條件：電流＞0.1A |
|
|
±0.3°(電壓＞1.0V)，±0.5°(電壓:0.2V～1.0V) |
||
|
保護功能護功能 |
儀器具有過流、過壓、接地等保護功能。 儀器面板帶有三相保險，過流過壓都是通過保險保護儀器安全和操作人員安全(前提是按照高壓試驗安全操 作要求，將儀器大地端子可靠接地)，不會燒壞儀器。 |
|
|
波形畸變率 |
正弦波，畸變率＜2%。 |
|
|
絕緣性能、抗震性能 |
|
絕緣電阻(MΩ) |
|
|
電源輸入端 |
大于10 MΩ |
|
|
電流輸出端 |
大于10 MΩ |
|
|
電壓測量端 |
大于10 MΩ |
|
耐壓強度 |
1.5kV，1min，無擊穿飛弧；滿足長途、惡劣路面運輸,試驗室做0.5m跌落試驗后能可靠穩定測試 |
|
|
抗干擾參數 |
抗干擾電流 |
線路首末兩端短接接地時不小于50A。 能在儀器輸出信號與干擾信號之比為1：10的條件下穩定準確完成測試。 具有二相線路工頻參數測試的功能。 |
|
重量 |
主機65Kg |
|
|
輸電線路異頻參數測試系統使用環境 |
使用環境：環境溫度：-15℃～40℃；相對濕度：≤90% |
|
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
名稱 |
數量· |
單位 |
|
儀器主機 |
1 |
套 |
|
電壓信號線 |
1 |
套 |
|
三相電源線 |
1 |
套 |
|
100mA保險 |
10 |
只 |
|
備用打印紙 |
2 |
卷 |
|
保護接地線 |
1 |
根 |
|
附件箱 |
1 |
個 |
|
U盤 |
1 |
個 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
儀器供電電源 |
三相，AC380V±10%，15A，50Hz (有效值) |
|
|
儀器內部異頻電源特性 |
最大輸出電壓 |
三相，0～200V(有效值＜±1%) |
|
最大輸出電流 |
5A |
|
|
輸出頻率 |
47.5Hz，52.5Hz (＜±0.1HZ) |
|
|
有功功率 |
47.5Hz，52.5Hz (＜±0.1HZ) |
|
|
最大輸出功率 |
三相3×3kW(9kW) |
|
|
具備測量兩相線路的功能(包括直流輸電線路和電氣化鐵路牽引線路) |
||
|
測量范圍 |
電容 |
0.1～30μF |
|
阻抗 |
0.1～400Ω |
|
|
阻抗角 |
0°～360° |
|
|
線路長度從0.3km到400km均應能夠穩定準確測試 |
||
|
測量分辨率 |
電容 |
0.01μF |
|
阻抗 |
0.01Ω |
|
|
阻抗角 |
0.01° |
|
|
測量準確度 |
電容 |
≥1μF時，±1%讀數±0.01μF |
|
＜1μF時，±3%讀數±0.01μF |
||
|
阻抗 |
≥1Ω時，±1%讀數±0.01Ω |
|
|
|
||
|
＜1Ω時，±3%讀數±0.01Ω |
||
|
阻抗角 |
測試條件：電流＞0.1A |
|
|
±0.3°(電壓＞1.0V)，±0.5°(電壓:0.2V～1.0V) |
||
|
保護功能護功能 |
儀器具有過流、過壓、接地等保護功能。 儀器面板帶有三相保險，過流過壓都是通過保險保護儀器安全和操作人員安全(前提是按照高壓試驗安全操 作要求，將儀器大地端子可靠接地)，不會燒壞儀器。 |
|
|
波形畸變率 |
正弦波，畸變率＜2%。 |
|
|
絕緣性能、抗震性能 |
|
絕緣電阻(MΩ) |
|
|
電源輸入端 |
大于10 MΩ |
|
|
電流輸出端 |
大于10 MΩ |
|
|
電壓測量端 |
大于10 MΩ |
|
耐壓強度 |
1.5kV，1min，無擊穿飛弧；滿足長途、惡劣路面運輸,試驗室做0.5m跌落試驗后能可靠穩定測試 |
|
|
抗干擾參數 |
抗干擾電流 |
線路首末兩端短接接地時不小于50A。 能在儀器輸出信號與干擾信號之比為1：10的條件下穩定準確完成測試。 具有二相線路工頻參數測試的功能。 |
|
重量 |
主機65Kg |
|
|
輸電線路異頻參數測試系統使用環境 |
使用環境：環境溫度：-15℃～40℃；相對濕度：≤90% |
|
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
名稱 |
數量· |
單位 |
|
儀器主機 |
1 |
套 |
|
電壓信號線 |
1 |
套 |
|
三相電源線 |
1 |
套 |
|
100mA保險 |
10 |
只 |
|
備用打印紙 |
2 |
卷 |
|
保護接地線 |
1 |
根 |
|
附件箱 |
1 |
個 |
|
U盤 |
1 |
個 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
更多 輸電線路參數測試儀 HZCS-715 異頻線路參數測試儀 相關的技術方案，及使用操作方法說明書，正在更新中.....
您也可以直接點擊在線客服聯系我們，或撥打免費服務熱線：400-027-8848，獲取更多 輸電線路參數測試儀 HZCS-715 異頻線路參數測試儀 相關技術方案及服務支持。
