使用直流高壓發生器進行避雷器試驗的方法

  1、在直流高壓發生器高壓輸出端子和地接線柱之間接入試品，并檢查底線是否接好。

  2、打開直流高壓發生器電源開關，輕按“啟動”按鍵，“電源”指示燈(紅色)亮，緩慢調節電壓粗調旋鈕和電壓細調旋鈕進行測試，測試時電壓顯示表指示試驗電壓值，單位為kV，0.75倍電壓顯示表指示試驗電壓值的75%(100*0.75)，單位位kV，電流顯示表指示直流泄露電流值，單位為mA。

  3、在試品測試過程中按下直流高壓發生器0.75倍電壓顯示鎖存按鍵，則0.75倍電壓顯示表顯示值鎖定，維持顯示值不便，這樣在做氧化鋅避雷器試驗時很方便地可作為參考電壓。

  4、在任何時候按下直流高壓發生器定時開按鍵，則啟動時間繼電器，在計時到達預設的時間時，蜂鳴器發出報警訊響，提示下一步操作。

  5、在試驗過程中，如果負載電流超過直流高壓發生器額定輸出電流的0-10%時，“過流”指示燈亮，過流保護，防止損壞直流高壓發生器。

  6、試驗結束后，反時針調節電壓粗調旋鈕和電壓細調旋鈕，旋到零位后，電壓顯示表緩慢回到零位，“零位”指示燈亮，當三個顯示表顯示零值后，輕按直流高壓發生器停止按鍵，此時紅色指示燈滅，再關掉電源開關。

  7、當被試品電容量很大時，電壓粗調、細調均調到零位后，直流高壓發生器輸出電壓顯示表遲遲不能回零，則先按停止按鍵再關機，然后用放電棒將試品放電，再拆除被試品接線。

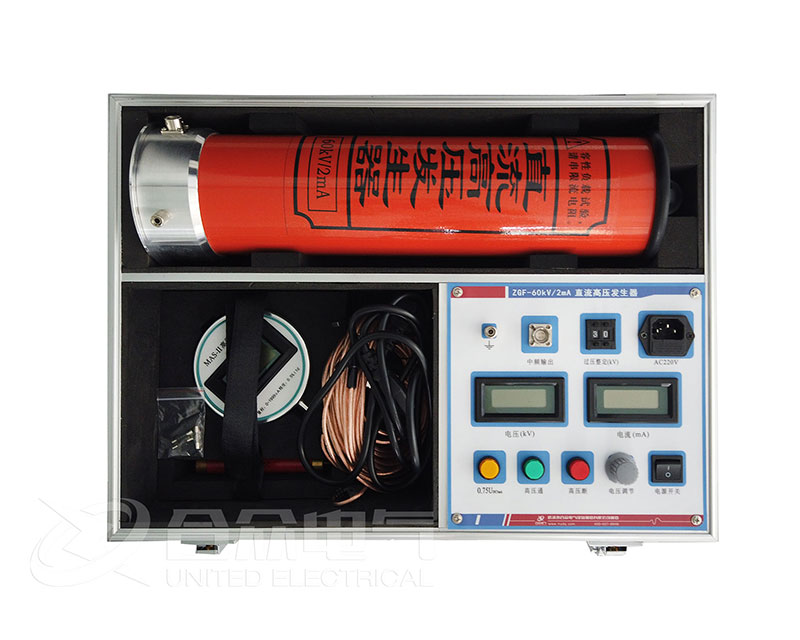

  便攜式直流高壓發生器，適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗。
