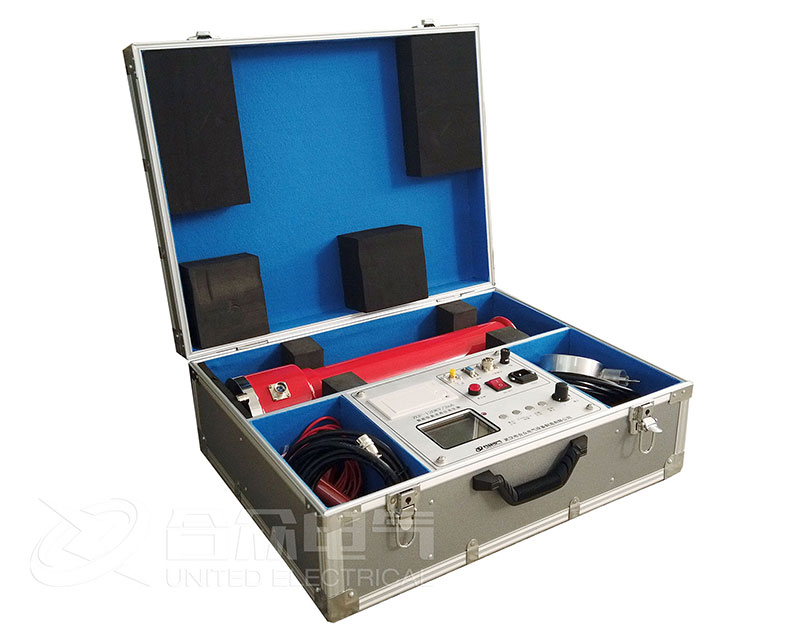

120kV/2mA智能型直流高壓發生器，應用AIPWM技術，對PWM技術的不準確線性度進行了調整，使儀器精度得到了大幅度提高。并采用AI技術屏幕設定過壓保護和過流保護取代了數字撥盤開關只能設定電壓值，不能設定電流值及電壓飄移的問題。0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度≤1%。增加了任意電壓、電流下計時功能，及總時間T1和分段計時T2功能。

  120kV直流高壓發生器故障檢查與處理方法

  1、直流高壓發生器電源開關打開時，控制箱上的數顯表不亮請檢查電源連線及所有保險管，保險管若有損壞時，請按保險管座旁標注的安培數更換新保險管。

  2、若打開電源開關，數顯表亮，高壓顯示綠燈不亮，加不上高壓。

  1）故障顯示“回零”燈亮

  沒有回零位，請將逆時針旋轉高壓輸出調整鈕和微調旋鈕回到零位上至“回零”燈滅，即可加高壓。

  2）故障顯示“其它”燈亮有兩種現象：接地保護;斷線保護。

  a、可能接地線未接好，或地線不可靠接地。請接好可靠的接地線，關閉電源，重新啟動。

  b、可能為連接控制箱與高壓塔的電纜未接好，接好電纜請關閉電源，重新啟動。或電纜線兩端焊頭脫焊時會出現此故障，請焊好電纜兩端的焊頭，關閉電源，重新啟動直流高壓發生器。

  c、可能控制箱內某一線頭脫焊斷開，請重新焊接好，關閉電源，重新啟動。

  3、一切正常，但在未升到額定輸出電壓的過程中保護。

  1） 故障顯示“過流”燈亮

  a、試品短路，或泄漏電流過大。

  b、大電容負載時，升壓過快，關閉電源，重新啟動，減慢升壓速度。

  2）故障顯示“過壓”燈亮

  過壓保護整定旋鈕未置于大處，請順時針旋轉到大處，關閉電源，重新啟動直流高壓發生器。

  4、試品高壓下發生短路時，由于短路電流大，有可能把所有的故障顯示燈均點亮，這屬正常，請排除試品故障后重新啟動。

  5、試品故障排除后，故障顯示燈依然亮，加不上高壓。電源開關兼故障保護重置開關，請關閉電源，重新啟動直流高壓發生器，即可升壓。

  6、智能直流高壓發生器如發現電壓表數字波動過大時，請檢查連接電纜線兩頭航空插頭7腳屏蔽結頭是否脫焊斷開，如斷開請焊接好。
