目前對互感器誤差測試時，通常按互感器銘牌上的規定用電流負荷箱和電壓負荷箱對互感器進行測試，但互感器運行過程中實際二次負荷是多少？是不是就是互感器銘牌上規定值？互感器在實際二次負荷下的誤差是多少？為了解決上述問題，實際測試互感器二次負荷就顯得特別重要。同時在測試實際二次負荷過程中如何取樣電流信號也是比較重要的問題。在測試現場二次負荷時停電斷開電流回路既不方便也不安全。我公司產品采用鉗型電流互感器（鉗表）對線路電流進行采樣，方便用戶使用。另外有些公司產品采用取PT電壓作為儀器工作電源，這種方式不是很安全，在這種方式下，相當于給PT/CT增加了負荷，同時儀器變壓器的瞬間激磁電流很可能引起系統保護動作，影響供電安全。我公司儀器采用大容量鋰電池作為儀器工作電源，既可以保障系統安全又可以給儀器提供比較純凈的電源，避免現場電源干擾，保證測量精度。
二、產品特點：
1、可以實現三相三線，三相四線、單相全自動測量；
2、使用工程塑料機箱，結識耐用，有效保障測試人員及系統安全；
3、儀器具有量程自動切換功能，保證測試精度；

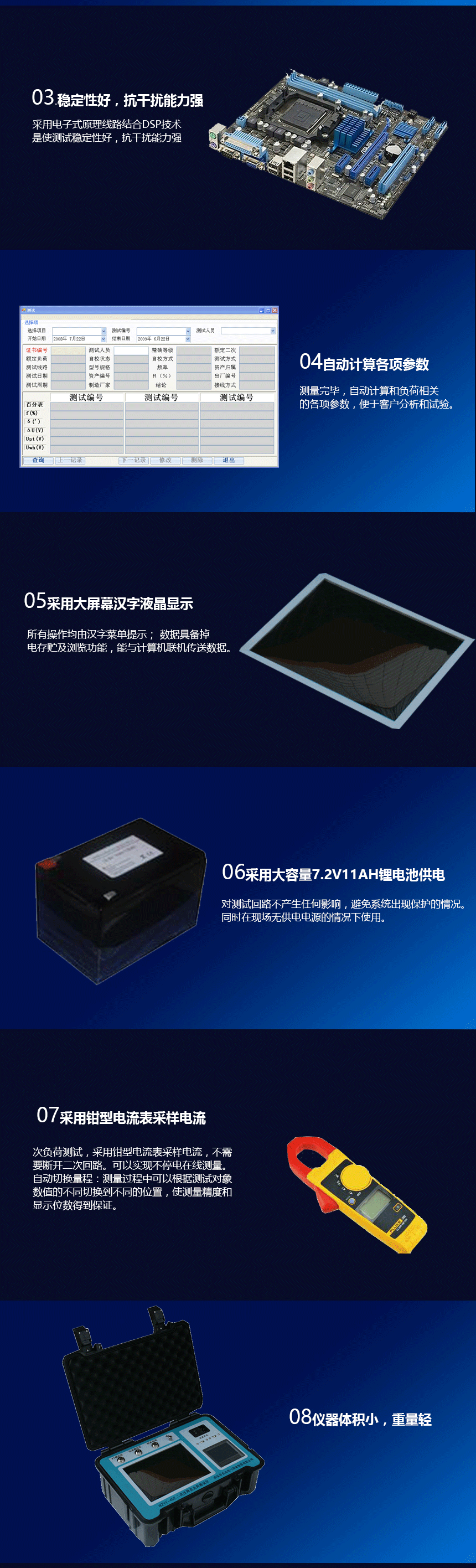

4、采用電子式原理線路結合DSP技術是使測試穩定性好，抗干擾能力強；
5、測量完畢，自動計算和負荷相關的各項參數，便于客戶分析和試驗。
6、采用大屏幕漢字液晶顯示，所有操作均由漢字菜單提示；數據具備掉電存貯及瀏覽功能，能與計算機聯機傳送數據。
7、采用大容量7.2V11Ah鋰電池供電，對測試回路不產生任何影響，避免系統出現保護的情況。同時在現場無供電電源的情況下使用。
8、次負荷測試，采用鉗型電流表采樣電流，不需要斷開二次回路。可以實現不停電在線測量。自動切換量程：測量過程中可以根據測試對象數值的不同切換到不同的位置，使測量精度和顯示位數得到保證。
9、作時間可以長達24小時（長）。
10、附有輕巧充電器，方便測量，在電池電量不足的情況下可以外接充電器測量。
11、儀器體積小，重量輕。

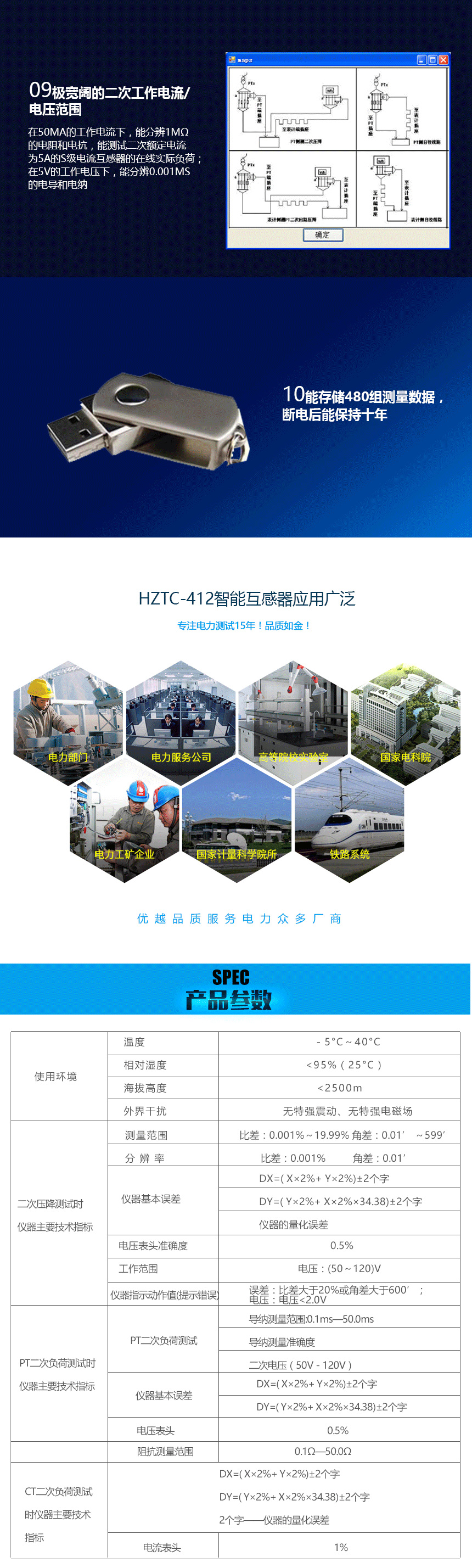

12、極寬闊的二次工作電流/電壓范圍。在50mA的工作電流下，能分辨1mΩ的電阻和電抗，能測試二次額定電流為5A的S級電流互感器的在線實際負荷；在5V的工作電壓下，能分辨0.001mS的電導和電納
13、能存儲480組測量數據，斷電后能保存。
14、中文界面大屏幕顯示，帶有RS-232通訊接口。
|
使用環境 |
溫度 |
－5°C～40°C |
|
相對濕度 |
<95%（25°C） |
|
|
海拔高度 |
<2500m |
|
|
外界干擾 |
無特強震動、無特強電磁場 |
|
|
二次壓降測試時儀器主要技術指標 |
測量范圍 |
比差：0.001%～19.99% 角差：0.01’～599’ |
|
分辨率 |
比差：0.001% 角差：0.01’ |
|
|
儀器基本誤差 |
DX=( X×2%+ Y×2%)±2個字 |
|
|
DY=( Y×2%+ X×2%×34.38)±2個字 |
||
|
儀器的量化誤差 |
||
|
電壓表頭準確度 |
0.5% |
|
|
工作范圍 |
電壓：(50～120)V |
|
|
儀器指示動作值(提示錯誤) |
誤差：比差大于20%或角差大于600’； 電壓：電壓<2.0V |
|
|
PT二次負荷測試時儀器主要技術指標 |
PT二次負荷測試 |
導納測量范圍:0.1ms—50.0ms |
|
導納測量準確度 |
||
|
二次電壓（50V－120V） |
||
|
儀器基本誤差 |
DX=( X×2%+ Y×2%)±2個字 |
|
|
DY=( Y×2%+ X×2%×34.38)±2個字 |
||
|
電壓表頭 |
0.5% |
|
|
CT二次負荷測試時儀器主要技術指標 |
阻抗測量范圍 |
0.1Ω—50.0Ω |
|
阻抗測量準確度 |
DX=( X×2%+ Y×2%)±2個字 |
|
|
DY=( Y×2%+ X×2%×34.38)±2個字 |
||
|
2個字——儀器的量化誤差 |
||
|
電流表頭 |
1% |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
名稱 |
數量 |
單位 |
|
儀器主機 |
1 |
臺 |
|
電源線 |
1 |
根 |
|
專用測試線 |
1 |
套 |
|
USB數據線 |
1 |
根 |
|
保險管 |
3 |
只 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
使用環境 |
溫度 |
－5°C～40°C |
|
相對濕度 |
<95%（25°C） |
|
|
海拔高度 |
<2500m |
|
|
外界干擾 |
無特強震動、無特強電磁場 |
|
|
二次壓降測試時儀器主要技術指標 |
測量范圍 |
比差：0.001%～19.99% 角差：0.01’～599’ |
|
分辨率 |
比差：0.001% 角差：0.01’ |
|
|
儀器基本誤差 |
DX=( X×2%+ Y×2%)±2個字 |
|
|
DY=( Y×2%+ X×2%×34.38)±2個字 |
||
|
儀器的量化誤差 |
||
|
電壓表頭準確度 |
0.5% |
|
|
工作范圍 |
電壓：(50～120)V |
|
|
儀器指示動作值(提示錯誤) |
誤差：比差大于20%或角差大于600’； 電壓：電壓<2.0V |
|
|
PT二次負荷測試時儀器主要技術指標 |
PT二次負荷測試 |
導納測量范圍:0.1ms—50.0ms |
|
導納測量準確度 |
||
|
二次電壓（50V－120V） |
||
|
儀器基本誤差 |
DX=( X×2%+ Y×2%)±2個字 |
|
|
DY=( Y×2%+ X×2%×34.38)±2個字 |
||
|
電壓表頭 |
0.5% |
|
|
CT二次負荷測試時儀器主要技術指標 |
阻抗測量范圍 |
0.1Ω—50.0Ω |
|
阻抗測量準確度 |
DX=( X×2%+ Y×2%)±2個字 |
|
|
DY=( Y×2%+ X×2%×34.38)±2個字 |
||
|
2個字——儀器的量化誤差 |
||
|
電流表頭 |
1% |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
名稱 |
數量 |
單位 |
|
儀器主機 |
1 |
臺 |
|
電源線 |
1 |
根 |
|
專用測試線 |
1 |
套 |
|
USB數據線 |
1 |
根 |
|
保險管 |
3 |
只 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
