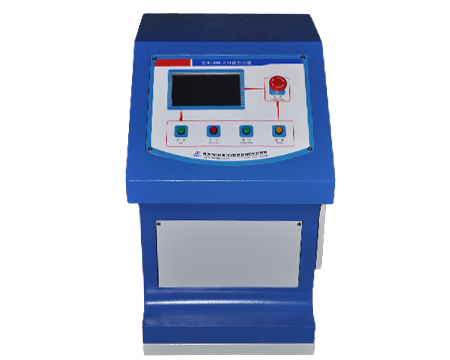

武漢市合眾電氣HZDL系列大電流發生器，屬于JT型可移動式結構，它由儀表指示燈板和操作板組成，儀表指示燈板分大、小量程的兩塊電流表和大小量程的選擇開關(鈕子開關)，綠色指示燈指的是電源信號，紅色指示燈指的是工作信號。操作面板由啟動按鈕(綠色)、停止按鈕(紅色)以及工作系統組成。

  大電流發生器的使用方法如下：

  1、按照調試要求，將升流器及被試品接好，并接好電源。

  2、根據被試品所需電流的大小選擇好電流轉換開關的位置，由于電流互感器不允許開路，所以電流轉換開關只能撥到“大”或“小”的位置，不能將其置于中間位置。

  3、合上電源，綠燈亮(如果綠燈不亮，應將調壓器旋鈕反時針調至零，直到綠燈亮)，按下啟動按鈕，綠燈滅紅燈亮，順時針旋轉調壓器手柄，將電流升到所需值即可。

  4、反時針將調壓器手柄調至零位，按下停止按鈕，紅燈滅綠燈亮，試驗結束。

  使用大電流發生器的注意事項：

  1、測試工作不得少于兩人，一人操作，一人監督操作，以確保安全。

  2、外殼必須接地，不要因為低電壓而忽視預防人身的安全事故。儀器必須有良好接地，使用中升流變壓器和操作臺必須可靠接地，以保證安全。

  3、升流器次級至被試品導線不宜太長、截面積要足夠(電流密度可按6-8A/mm考慮)接觸面要處理干凈(可用細紗布打亮)，否則接頭發熱，甚至電流升不到額定值。

  4、工作前先檢查電源有足夠的容量否則電源線發熱及電壓降低影響正常工作。

  5、工作現場不應有易燃物。溫升試驗則應準備足夠的滅火器材。

  6、連續性(升溫)試驗，現場應有人值班。并定時檢查升流源設備、導線、接頭發熱情況，作好記錄。由于電網電壓的變動，注意調節TD，以便維持額定試驗電流。試驗過程中，一旦發現不正常現象，應立即切斷空氣開關電源，查明原因后再進行試驗。試驗完畢，必須將調壓器回零，按空氣開關切斷電源，切斷工作電源，方向拆除試驗接線，以保證安全。

  7、試驗工作應遵守電業安全工作規程有關規定并制定切合實際的安全措施。儀器是為短時間的工作而設計的，所以不允許長時間在額定容量下工作，特別不允許超過額定電流運行，以防過熱，造成大電流發生器設備的故障，甚至是損壞。
