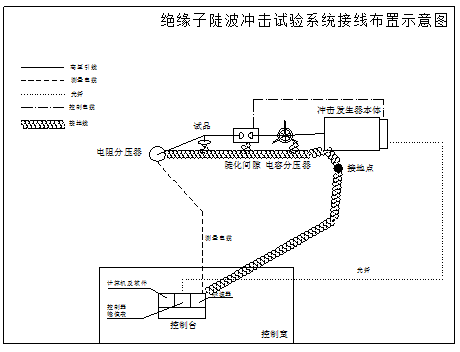

沖擊電壓發生器的試品也可以是多樣的，下面和武漢合眾電氣來看看絕緣子陡波沖擊電壓試驗的設備布局及接線說明：
  適用試品：陶瓷單片絕緣子、玻璃單片絕緣子

  注： 1、 高壓引線最好使用寬銅箔，寬度150mm。連接時應注意保留足夠的絕緣距離；

  2、 接地線最好使用寬銅箔，寬度150mm。

  3、 測量電纜使用規定阻抗的射頻同軸電纜。

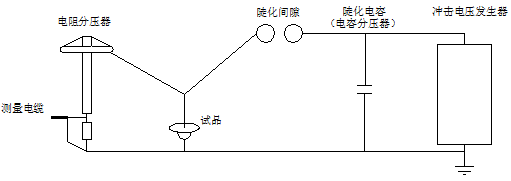

  接線原理圖如下：
  以上是沖擊電壓發生器的介紹，如果需要該儀器，可以聯系我們客服。
