一、產品概述：

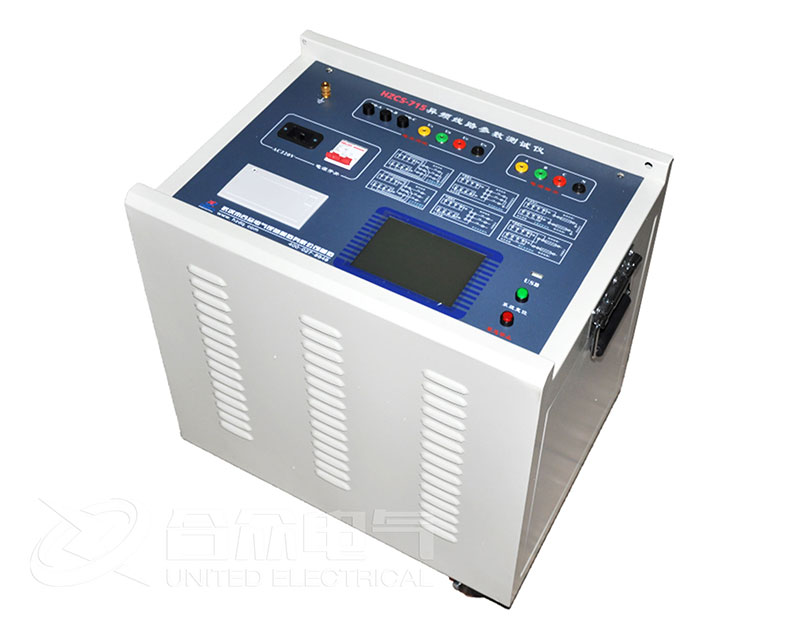

線路參數測試裝置 HZCS-716 輸電線路參數測試儀，能夠準確測量各種高壓輸電線線路(架空、電纜、架空電纜混合、同桿多回架設的工頻參數（正序電容、正序阻抗、零序電容、零序阻抗、互感和耦合電容等），完全滿足《110千伏及以上送變電基本建設工程啟動驗收規程》、DL/T559-94《220-500kV電網繼電保護裝置運行整定規程》、《GB50150-2006》的規定要求。
儀器采用一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。
二、產品特點：
一體化結構，體積小、重量輕，內部高度集成化，把傳統測量方法中將近一卡車的設備器材全部集成在一體化主機箱內；是目前國內同等產品當中體積小、重量輕的；為試驗提供了一種簡單便捷的試驗手段。
接入電源簡單方便，儀器所有測量過程僅僅只需接入市電220V電壓即可，解決現有測量方法中現場380V電壓接入不方便的麻煩。
抗感應電壓能力強，內部采用獨特的技術抗感應電壓電路，保證儀器能夠承受更高的感應電壓，能夠在上萬伏的高感應電壓下正常工作。
變頻技術、精準測量，抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變?yōu)?5Hz或55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。
DSP高速處理器，精準快速，儀器內部采用專業的DSP快速數字信號處理器作為處理核心，在保證測量數據精準的前提下，大大的提升了儀器本身的運算處理能力。
操作簡單，外部接線簡單，正序阻抗、零序阻抗、正序電容、零序電容在測試端僅需一次接入被測線路的引下線就可以完成全部的測量；解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題；避免因改接線時感應電壓對實驗人員的傷害。
海量數據存儲，儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
科學先進的數據管理，儀器數據可以通過U盤導出，可在PC機上通過我公司專用軟件，查看和管理數據并可生成工作報告。
全觸摸液晶顯示，操作簡單，儀器配備了高端的全觸摸液晶顯示屏，大顯示界面所有操作步驟中文菜單顯示，每一步都非常清楚，操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量，是目前非常理想的智能型測量設備。
|
序號 |
項目 |
標準參數值 |
||||
|
1 |
主機部分 |
屏幕 |
觸摸顯示器；10.1寸， 分別率：1920*1080， 觸摸控制 |
|||
|
2 |
接口 |
電源接口：1個。USB 接口 ：1個 。 |
||||
|
3 |
軟件 |
自帶基于windows系統下的數據分析軟件系統 |
||||
|
4 |
電源 |
AC 220V±10%（發電機可用） |
||||
|
5 |
存儲器方式及大小 |
支持U盤及CF卡進行數據存儲，可存儲3800 組 |
||||
|
6 |
電源輸出 |
最大輸出電壓 |
AC300V |
|||
|
7 |
電壓精度 |
0.2% |
||||
|
8 |
電流精度 |
0.2% |
||||
|
9 |
最大輸出電流 |
8A |
||||
|
10 |
輸出頻率 |
45Hz、55Hz |
||||
|
11 |
干擾電流 |
小于40A |
||||
|
12 |
測量范圍 |
電容 |
0.01-60μF |
|||
|
13 |
阻抗 |
0.01-600Ω |
||||
|
14 |
阻抗角 |
0.01°-360° |
||||
|
15 |
測量準確度 |
電容：≥1μF時，±1%讀數±0.01μF； ＜1μF時，±2%讀數±0.01μF； |
||||
|
16 |
電阻：≥1Ω時，±1%讀數±0.01Ω； ＜1Ω時，±2%讀數±0.01Ω； |
|||||
|
17 |
阻抗角：±0.02°（電壓＞1.0V）； ±0.03°(電壓:0.2V-1.0V)； |
|||||
|
18 |
測量分辨率 |
電容 |
0.0001μF |
|||
|
19 |
阻抗 |
0.0001Ω |
||||
|
20 |
阻抗角 |
0.0001° |
||||
|
21 |
結構 |
一體式 |
||||
|
22 |
抗干擾原理 |
變頻法 |
||||
|
23 |
外觀尺寸 |
450（L）*380（W）×430（H） |
||||
|
24 |
重量 |
40Kg |
||||
工作溫度：-30℃～+50℃
貯存運輸溫度：-30℃～+60℃
濕度：參比溫度為25℃，5%至95%相對濕度、無凝露狀態, 儲存運輸?shù)臐穸炔淮笥?5%
|
1 |
儀器主機 |
臺 |
1 |
|
2 |
筆記本電腦 |
臺 |
1 |
|
3 |
附件箱 |
個 |
1 |
|
4 |
AC220V電源線 |
根 |
1 |
|
5 |
測試輸出線 |
根 |
3 |
|
6 |
電壓輸入線 |
根 |
3 |
|
7 |
地線 |
根 |
1 |
|
8 |
使用說明書 |
份 |
1 |
|
9 |
出廠合格證 |
份 |
1 |
|
10 |
保險管 |
個 |
3 |
|
11 |
打印紙 |
卷 |
3 |
武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!
我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！
注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。
本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。
如有任何疑問，歡迎致電：400-027-8848。
|
