一、產品概述：

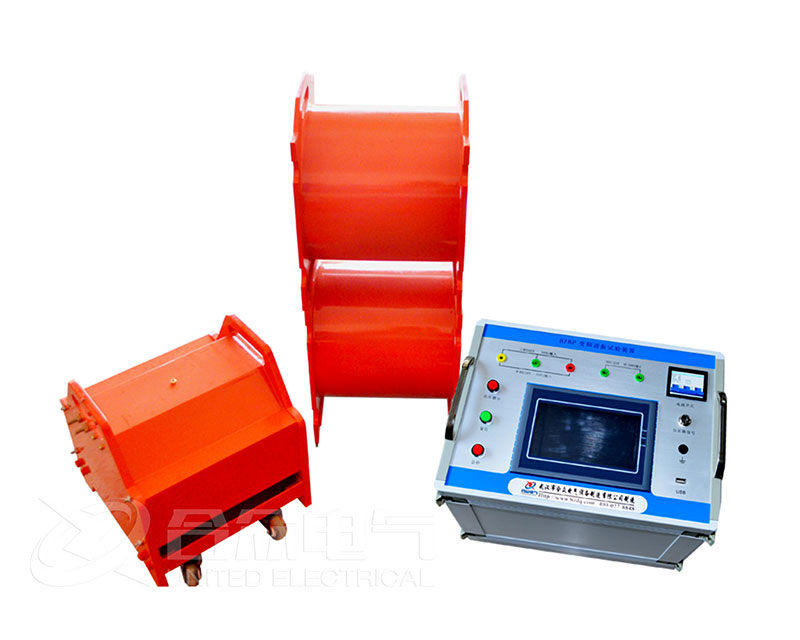

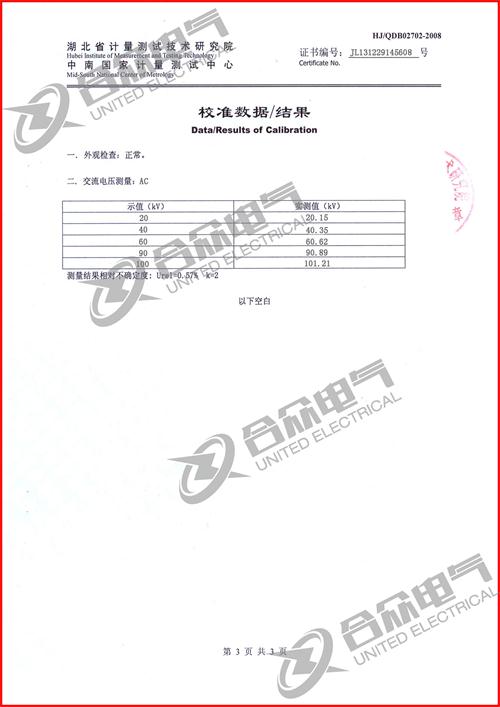

電容式電壓互感器(CVT)在進行校驗時，試驗頻率必須在50Hz的條件下進行，同時現場地理條件復雜，傳統的實驗裝置已經很難滿足現場搬運、試驗的要求，HZBP-CVT校驗用諧振升壓裝置，是國內先用于現場校驗的可調式諧振裝置，已廣泛用于國內500kV及以下的電容式電壓互感器的現場校驗。
產品別名： 諧振升壓裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備。
二、產品特點：
1、輸出電壓電流波形良好，失真度小于0.5%
2、需要電容量小，所需電源容量為試驗容量的1/Q倍，而Q值可以做到20～60
3、不需要過壓保護，當試品發生擊穿時，系統失諧，諧振高壓消失，電抗器立即起到限制短路電流的作用，不 會加劇對試品的損壞
4、便于現場搬，該裝置為干式組合串聯諧振裝置，由勵磁變壓器和多個諧振電抗器組成，單個組成單元體積 小，重量輕，便于搬動，適合現場使用
5、保護功能完善，具備零位保護(電壓輸出控制旋鈕不在零位時，禁止系統啟動)，過壓保護，過流保護，閃 絡保護等功能，保證了系統的可靠性。
|
使用條件 |
環境溫度：10℃~+40℃ 相對濕度：≤90% |
|
工作電源 |
AC220(單相)±10% 50HZ±5% |
|
變頻電源容量 |
5KVA(2臺電抗器) 5KVA(4臺電抗器) 10KVA(6-8臺電抗器) |
|
勵磁變容量 |
5KVA 10KVA |
|
額定輸入電流 |
22.7A 45.4A |
|
額定輸出電壓 |
76.2KV(2臺電抗器) 152.4KV(4臺電抗器) 209.6KV(6臺電抗器) 303.1KV(8臺電抗器) |
|
額定輸出電流 |
0.5A 1A |
|
單臺電抗器耐壓 |
40KV 60KV |
|
單臺電抗器容量 |
20KVA 40KVA 60KVA |
型號參數對應表
|
產品型號 |
35/0.5 |
66/0.5 |
110/0.5 |
110/1 |
220/0.5 |
220/1 |
330/0.5 |
330/1 |
500/0.5 |
500/1 |
|
調壓控制箱容量 |
5KVA |
5KVA |
5KVA |
5KVA |
6KVA |
10KVA |
10KVA |
15KVA |
10KVA |
15KVA |
|
額定高壓(KV) |
24.2 |
45.7 |
76.2 |
76.2 |
152.4 |
152.4 |
209.6 |
228.6 |
303.1 |
346.4 |
|
電抗器數量 |
1 |
1 |
2 |
2 |
4 |
4 |
6 |
4 |
8 |
6 |
|
單臺電抗器耐壓 |
40KV |
50KV |
40KV |
40KV |
40KV |
40KV |
60KV |
40KV |
40KV |
60KV |
|
單臺電抗器容量 |
20KVA |
25VA |
20KVA |
40KVA |
20KVA |
40KVA |
20KVA |
60KVA |
20KVA |
60KVA |
|
產品型號 |
典型適用范圍 |
|
GDTF(C)-35/0.5 |
電壓等級為35KV，電容量小于等于0.04UF的所有CVT |
|
GDTF(C)-66/0.5 |
電壓等級為66KV，電容量小于等于0.04UF的所有CVT |
|
GDTF(C)-110/0.5 |
電壓等級為110KV,電容量小于等于0.02UF的所有CVT，使用兩節電抗器串聯 |
|
GDTF(C)-110/1 |
電壓等級為110KV，電容量小于等于0.04UF的所有CVT，使用兩節電抗器串聯 |
|
GDTF(C)-220/0.5 |
電壓等級為220KV，電容量小于等于0.01UF的所有CVT，使用兩節電抗器串聯 |
|
GDTF(C)-220/1 |
電壓等級為220KV，電容量小于等于0.02UF的所有CVT，使用兩節電抗器串聯 |
|
GDTF(C)-330.0.5 |
電壓等級為330KV，電容量小于等于0.0075UF的所有CVT,使用兩節電抗器串聯 |
|
GDTF(C)-330/1 |
電壓等級為330KV，電容量小于等于0.015UF的所有CVT，使用兩節電抗器串聯 |
|
GDTF(C)-500/0.5 |
電壓等級為500KV，電容量小于等于0.005UF的所有CVT，使用兩節電抗器串聯 |
|
GDTF(C)-500/1 |
電壓等級為500KV，電容量小于等于0.01UF的所有CVT，使用兩節電抗器串聯 |
|
名稱 |
數量 |
單位 |
|
變頻電源 |
1 |
臺 |
|
激勵變壓器 |
1 |
臺 |
|
電抗器 |
2～8 |
臺 |
|
分壓器 |
1 |
臺 |
|
負載電容 |
1 |
臺 |
|
分壓器信號線 |
1 |
根 |
|
專用連接線 |
若干 |
根 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
