進口串聯諧振與國內串聯諧振對比，合眾電氣是專業的串聯諧振廠家，串聯諧振功能介紹、進口串聯諧振于國內串聯諧振對比及進口串聯諧振與國內串聯諧振對比技術榮獲多項國家技術專利，經各省級計量技術研究院等機構認證。10年服務829家電力單位和相關機構客戶。

進口串聯諧振與國內串聯諧振對比：

1、進口串聯諧振相比于國內串聯諧振技術更先進

2、進口串聯諧振相比于國內串聯諧振適用性更強

3、進口串聯諧振相比于國內串聯諧振可接受性低

4、進口串聯諧振相比于國內串聯諧振售后服務欠缺

合眾電氣產品依據《中華人民共和國電力行業標準》生產電力試驗設備，合眾電氣生產的HZBP-BD變頻串聯諧振耐壓裝置采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力。引進國外先進技術，深受國內知名廠家信賴，并出口多國。

串聯諧振裝置英文名稱：Brief Introduction for DAXZ Series Resonant System

串聯諧振構成：變頻源，勵磁變，電抗器，分壓器，電容器，控制箱

串聯諧振裝置原理：串聯諧振試驗，變頻串聯諧振裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。

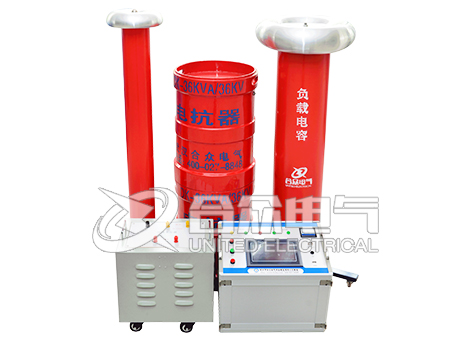

HZBP-BD變頻串聯諧振耐壓裝置，變頻串聯諧振裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變?yōu)榉岛皖l率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/(2π√LCX)時，它與被試品CX發生串聯諧振。

串聯諧振試驗裝置（Series resonance instrument）采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前國內外高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。串聯諧振試驗裝置用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在最小重量下確保儀器穩定和安全。變頻諧振升壓裝置由變頻調壓電源、勵磁試驗變壓器、電抗器、電容分壓器組成。

串聯諧振功能介紹：

1、穩定性、可靠性高。串聯諧振系統采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力

2、自動調諧功能強大。串聯諧振系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，最后精確鎖定諧振頻率

3、支持多種試驗?zāi)Ｊ健Ｏ到y(tǒng)支持"自動調諧＋手動調壓"，"自動調諧＋自動調壓"，"手動調諧＋手動調壓"等試驗?zāi)Ｊ剑扑]使用"自動調諧＋手動調壓"模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高

4、串聯諧振系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢功能

5、保護功能完善。串聯諧振具備零位保護(電壓輸出控制旋鈕不在零位時，禁止系統啟動)，過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性
