接地電阻表是一種廣泛應用于電力、防雷、通信、交通等領域的電氣設備及傳輸線路接地電阻的測量的計量器具，是電氣安全檢查和接地工程竣工驗收必不可少的工具。隨著科學的不時發展，接地電阻的的測量方法也在不時進步，接地電阻表發展到現階段主要有以下三種：

  1.模擬式接地電阻表是比較傳統的測量接地電阻的儀表，它的基本原理是采用三點式電壓落差法，測量方法是在被測地極的同一側地上打入兩根輔助測試極，三者在同一直線上，輔助測試極與被測地極的距離分別為20m和40m左右，按一定的轉速轉動搖把，使電阻表內部的電機產生電能，在兩端的電極之間產生電流，形成回路，從而在被測電極和輔助電極之間產生一個電壓，從而計算出被測接地極的電阻。它的缺點是采用手搖式的，輸出電壓不穩定，影響測量結果而使測量結構不夠準確。

  2.數字式接地電阻測試儀。這種測試儀的測量方法有兩線法、三線法、四線法。三線法的接線方法跟模擬式地阻表相同，但其穩定性遠優于前者。兩線法測量不需要打輔助接地樁，可以把水管、交流電插座的零線等作為輔助接地。四線法是在三線法的基礎上改進而來的，在低值測量和接線對測量結果影響較大的情況下，可以有效消除誤差，提高準確性。

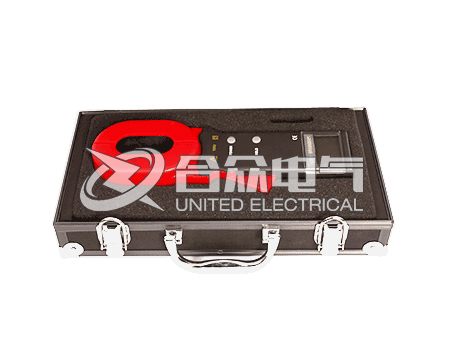

  3.鉗形接地電阻測試儀，丈量方法包括單鉗法和雙鉗法，基于兩極法測量。鉗表的鉗口局部包括電壓和電流線圈，電壓線圈提供激勵信號，被測回路上感應電勢E從而發生回路電流I對E及I進行丈量，得出R簡單來說就是全電路歐姆定律在實際中的體現。一種新穎的丈量工具，方便快捷，不需要輔助測試極，只需往測地線上一夾，就可得出結果。此外，還有一個優點是可以在線測量設備的電阻，不像激進儀表要切斷電源或斷開地線。但它還存在著較大的局限性，丈量值實際上是包括被測試接地電阻在內的整個環路電阻，且易受外接電磁場干擾，無法丈量土壤的電阻率，不能完全代替激進地阻表丈量單個接地體的接地電阻。



  由此可見，接地電阻的測試技術發展到現在，鉗形接地電阻表和傳統的接地電阻表各有各的優缺點，使用人員在實際的測量過程中，要根據實際情況選擇最佳的測量?jī)x器，而且接地電阻的測量方法仍有很大的發展空間。

  武漢合眾電氣生產的接地電阻儀有HZJD-309開關柜接地電阻測試儀、HZDW-602地網接地電阻測試儀、HZJD-610雙鉗多功能接地電阻測試儀、HZJD-611鉗形接地電阻測試儀、HZJD-614接地電阻測試儀等。產品質量?jī)?yōu)，價格合理，在國內市場享有很好的聲譽，歡迎廣大客戶咨詢采購。
