局部放電圖譜的波形有很多種，這么多種顯示，怎么區分呢？別急，武漢合眾電氣給您說明下，局部放電測試儀波形種類雖然多，但大體常見的波形有十五種，先了解這十五種，基本能應對大多數情況了。這里我們分三期，每期對五種波形進行解釋。

  ①典型的內部氣泡放電的波形特點：（圖8-14）

  A、放電主要顯示在試驗電壓由零升到峰值的兩個橢圓象限內。

  B、在起始電壓Ui時，放電通常發生在峰值附近，試驗電壓超過Ui時，放電向零相位（定位設備接收的直接波與反射波在定位點的接收天線處相位差180°，兩個信號抵消而產生定位信號為零（丟失）的現象。）延伸。

  C、兩個相反半周上放電次數和幅值大致相同（最大相差至3：1）。

  D、放電波形可辯。

  E、q與試驗電壓關系不大，但放電重復率n隨試驗電壓上升而加大。

  F、局部放電測試儀起始電壓Ui和熄滅電壓Ue基本相等。

  G、放電量q與時間關系不大。

  H、如果放電量隨試驗電壓上升而增大，并且放電波形變得模糊不可分辨，則往往是介質內含有多種大小氣泡，或是介質表面放電。如果除了上述情況，而且放電幅值隨加壓時間而迅速增長（可達100倍或更多），則往往是絕緣液體中的氣泡放電，典型例子是油浸紙電容器的放電。

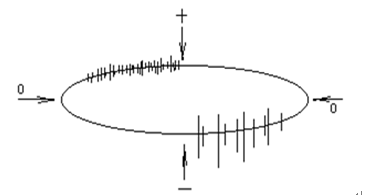

  ②金屬與介質間氣泡的放電波形特點：

  局部放電測試儀波形特點：正半周有許多幅值小的放電，負半周有很少幅值大的放電。幅值相差可達10﹕1，其他同上。

  典型例子：絕緣與導體粘附不良的聚乙烯電纜的放電。q與試驗電壓關系不大。（圖 8-15）

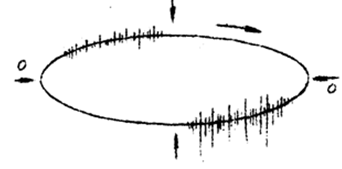

  如果隨試驗電壓升高，放電幅值也增大，而且放電波形變得模糊，則往往是含有不同大小多個氣泡，或是外露的金屬與介質表面之間出現的表面放電。（圖8-16）

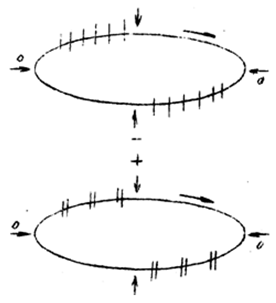

  ③懸浮電位物體放電波形特點：

  局部放電測試儀波形特點：在電壓峰值前的正負半周兩個象限里出現幅值。脈沖數和位置均相同，成對出現。放電可移動，但它們間的相互間隔不變，電壓升高時，根數增加，間隔縮小，但幅值不變。有時電壓升到一定值時會消失，但降至此值又重新出現。

  原因：金屬間的間隙產生的放電，間隙可能是地面上兩個獨立的金屬體間（通過雜散電容耦合）也可能在樣品內，例如屏蔽松散。

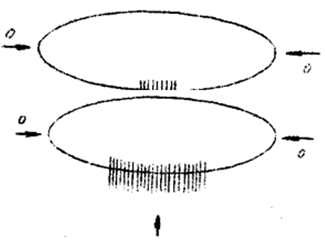

  ④外部尖端電暈放電波形特點：

  波形特點：起始放電僅出現在試驗電壓的一個半周上，并對稱地分布在峰值兩側。試驗電壓升高時，放電脈沖數急劇增加，但幅值不變，并向兩側伸展。

  原因：空氣中高壓尖端或邊緣放電。如果放電出現在負半周，表示尖端處于高壓，如果放電出現在正半周則尖端處于地電位。

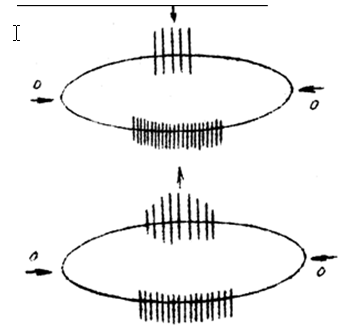

  ⑤液體介質中的尖端電暈放電波形特點：

  局部放電測試儀波形特點：放電出現在兩個半周上，對稱地分布在峰值兩側。每一組放電均為等間隔，但一組幅值較大的放電先出現，隨試驗電壓升高而幅值增大，不一定等幅值；一組幅值小的放電幅值相等，并且不隨電壓變化。

  原因：絕緣液體中尖端或邊緣放電。如一組大的放電出現在正半周，則尖端處于高壓；如出現在負半周，則尖端地電位。

  這下你知道局部放電檢測儀部分波形了，如果對局部放電檢測儀、測試儀有興趣的，可以聯系我們。
