互感器負載箱分類及使用方法，合眾電氣是互感器負載箱廠家，互感器負載箱分類及使用方法、電流互感器負荷箱、互感器負載箱原理、價格及使用方法，歡迎來電咨詢！400-027-8848.

互感器負荷箱又稱電流互感器負荷箱、電壓互感器負荷箱,互感器負荷箱是在檢驗電流、電壓互感器時，為了給負感器提供各種有效負載的主要功能作用, 互感器負載箱是各種互感器檢定裝置的理想配套產品，互感器負荷箱是按照標準JJG313-94《電流互感器檢定規程》生產研發。

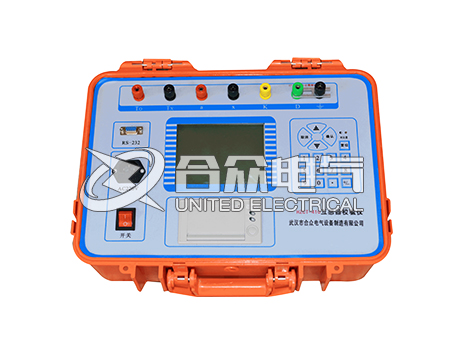

HZCT-410互感器現場校驗儀是檢驗電流、電壓互感器時，提供的各種有效負載，是現場互感器誤差測試的儀器。

電流負載箱的使用方法

1、將電流負載箱面板上接線柱Z和5A或Z和1A端子串接到被試電流互感器的K2與校驗儀的Tx之間。

2、將負荷調節到被試電流互感器的實際二次負荷；注：部分電流互感器的二次負荷是以容量來表示的，單位為VA；電流互感器負荷箱的負荷一般是以電阻值來表示的，單位為Ω。它們轉換關系為：

容量（VA）=電阻值（Ω）X二次電流（A）X 二次電流（A）

3、根據用戶要求合眾電氣支持特殊定制不同要求的負荷箱。

4、電流負荷箱扣除外接導線電阻0.06Ω，是指由于負荷箱實際使用時，被試互感器的負載除負荷箱以外還有連接導線的電阻。如果cosΦ=1，檔位為0.4Ω時的實際負荷箱的電阻為0.34Ω；cosΦ=0.8，檔位為0.4Ω時的實際負荷箱的電阻f=0.4*0.8-0.06=0.26Ω。

電壓負載箱的使用方法：

1、將本電壓互感器負荷箱面板上的電壓端子Y與相應電壓等 級端子并接到被試電壓互感器的a與x之間；

2、將負荷調節到被試電壓互感器的實際二次負荷；

3、合眾電氣根據用戶要求可特殊定制不同要求的負荷箱。
