通過平時和客戶的交流發現，很多客戶在選擇試驗變壓器時，不知道該選擇哪種型號的試驗變壓器，對容量等參數的等級大小的確定也沒有很大把握。武漢合眾電氣為您歸納整理并做如下分析：

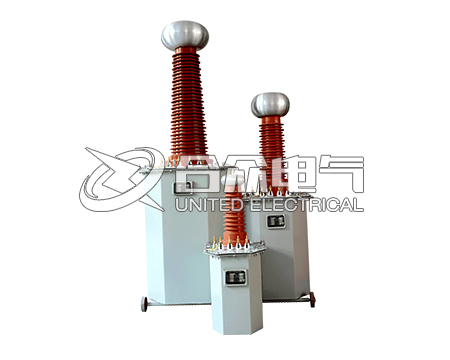

  首先，試驗變壓器產品型號如何選擇呢?下面將從各型號的優劣勢來給您分析。在目前階段，試驗變壓器主要分為3種，1、充氣式試驗變壓器，2、油浸式試驗變壓器，3、干式試驗變壓器。

  一、充氣式試驗變壓器，型號為YDQ型，是目前在高壓領域里比較熱門的一種產品，因為SF6氣體是種高絕緣強度的物質，它具有滅弧，無色，無味，無毒等特點。用它來做介質使得產品更小巧，輕便，性能好。在現場作業比較方便。并且因為它的絕緣強度高，用它做無局放高壓電源變壓器，可以輕松達到標準的局放參數。并且可以做高電壓，大容量試變及無局放交流變壓器。

  缺點：因其工藝比較復雜，并且SF6氣體價格較高，使得這種產品比市場上的其它幾種產品價格稍高。

  二、油浸式試驗變壓器，型號為YD型，這種產品是中國六十年代開始使用的一種傳統產品，這種產品技術成熟，成本低，價格低，維修方便等特點，現在仍然有很多客戶在使用。

  缺點：比較笨重，體積大，容易泄露造成污染。時間長了以后，油質會變化，絕緣強度降低，壽命比較短。

  三、干式試驗變壓器，這種變壓器型號為GTB型，是直接將環氧樹脂將高壓線圈澆鑄，無需外殼，這樣可以使產品小巧，沒有泄露。

  缺點：不能做高電壓，大容量的產品，受熱性不好，容易炸裂，不便維修。

  對試驗變壓器各型號有了大致了解后，再來說一說在容量等參數的大小上來如何選擇。特在此作一些實例講解。

  我們選擇試驗變壓器時，主要考慮以下幾點：

  (1)電壓。依據試品的要求，首先考慮選用具有合適電壓的試驗變壓器，使試驗變壓器的高壓側額定電壓高于被試品的試驗電壓Us,即Un>Us。其次還應該檢查試驗變壓器所需的低壓側電壓，是否能和現場電源電壓，調壓器相匹配。

  (2)電流。試驗變壓器的額定輸出電流In應大于被試品所需的電流Is，即In>Is。被試品所需的電流可以按照其電容估算，Is=UswCx，其中Cx包括試品電容和附加電容。

  (3)容量。根據試驗變壓器輸出的額定電流及額定電壓，就可確定試驗變壓器的容量，即P=UnIn。

  根據部頒標準規定，我國試驗變壓器的電壓等級有：5kV、10kV、25kV、35kV、50kV、100kV、150kV、300kV等;容量等級有：3kVA、5kVA、10kVA、25kVA、50kVA、100kVA、150kVA、200kVA等。

  由計算結果，查部頒標準即可選出所需要的試驗變壓器。如果有特殊要求，可向合眾電氣技術部訂購特殊規格的試驗變壓器。

  例如配電變壓器的電壓等級和容量是10kV、1000kVA，碰到的試品又基本上是10kV的，就可選擇50kV、5kVA的試驗變壓器，因為10kV、1000kVA的配電變壓器的出廠試驗電壓為35kV，交流試驗電壓為30kV;同時又可滿足10kV絕緣子以及高壓開關柜的試驗(試驗電壓為42kV)和10kV電纜的直流試驗(直流電壓為60kV，對應的交流電壓為42.83kV)的要求。在試驗容量方面，一臺10kV、1000kVA的被試變壓器，其充電時的電容電流在30～35kV試驗時約為80～110mA，因為35kV×110mA<5kVA，因此5kVA能滿足要求。又如一臺35kV、2000～4000kVA的變壓器，當試驗電壓在72～85kV時的電容電流約為150～260mA，6000～8000kVA的約為300～420mA，10000kVA的約為800 ～1000mA等，此時所選試驗變壓器的容量必須大于上述試品電容電流所對應的容量。一般認為，試驗變壓器容量為被試品(電力變壓器)容量的5‰。

  希望現在您對于變壓器的選擇已經有了大致了解，如果有疑問，請聯系武漢合眾電氣，我們將幫您找到最適合的解決方案。
